Артикул: B93753
Цена 178.69
/ шт
Срок поставки: 14 дней
Характеристики
Ассортимент
Под заказ
Производитель
PULSE (Китай)
Цвет товара
чёрный никель
Ассортимент
петли
Система
HARMONY
Наложение фасада
накладное
Тип монтажа

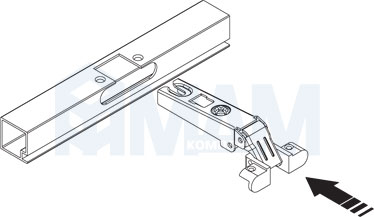

быстрый монтаж
Материал фасада
узкий рамочный профиль
Угол фасада в закрытом положении, градусов
90
Тип петли
четырехшарнирная
Угол фасада в открытом положении, градусов
105
Фрезеровка фасада
есть
Тип закрывания
плавное закрывание
Вид товара
петли
Описание
Применение:
используется с узким рамочным профилем
Комплектация:
петля, винт — 2 шт.
Материал:
сталь, пластик
Преимущества:
- быстрый монтаж;
- глубина чашки — 11,5 мм;
- сверление под чашку — 28/7 мм;
- открывание — 105°;
- амортизатор расположен в плече петли;
- толщина профиля (T) — от 19 до 23 мм;
- регулировка — −6/&plus2 мм;
- сертификат на 80 000 циклов.
Для крепежа используются саморезы ∅4×16.
Выбор типа установочной площадки
| Крепление |
Установочная
площадка | Тип площадки | Цвет |
Высота
площадки H, мм | Артикул |
|---|---|---|---|---|---|
|
под саморез
3,5×15 3,5×16 4×16 |  | стандартная | никель | 0 | 525A01M500C |
2
|
525A01M502C
| ||||
| 4 | 525A01M504C | ||||
 | бронза | 0 | 525A01M500CBR | ||
2
|
525A01M520CBR
| ||||
 | чёрный никель | 0 | 525A01M500CBN | ||
2
|
525A01M520CBN
| ||||
 | усиленная | никель | 0 | 545A01M500C | |
2
|
545A01M502C
| ||||
| 4 | 545A01M504C | ||||
|
с евровинтами
6,3×10 |  | стандартная | никель | 0 | 525A16M500C |
2
|
525A16M502C
| ||||
| 4 | 525A16M504C | ||||
|
с эксцентриком
под саморез 3,5×15 3,5×16 4×16 |  | стандартная | никель |
2
|
525EX01M502C
|
Регулировка фасада по высоте ±2 мм за счет овальных отверстий.
— рекомендуемые установочные площадки
для боковины толщиной 16 мм.

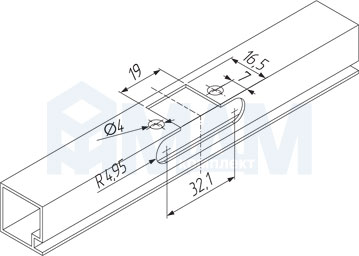

Схема сверления отверстий
|
Наложение
двери S, мм | Толщина профиля, мм | ||||
19
| 20 | 21 | 22 | 23 | |
| 19 | 0 | ||||
| 18 | 0 | ||||
| 17 | 0 | 2 | |||
| 16 | 0 | 2 | |||
15
|
0
| 2 | 4 | ||
| 14 | 2 | 4 | |||
| 13 | 2 | 4 | |||
| 12 | 4 | ||||
| 12 | 4 | ||||
Высота установочной площадки H, мм
Вся размещенная в каталогах и на сайте техническая
(в том числе схемы, планы, чертежи и т.д.), визуальная, текстовая и цифровая информация
является исключительно справочной, не может быть копирована и использована без проверки
перед применением. Компания не несет ответственности за возможные неточности,
ошибки и/или опечатки в вышеуказанной информации. Компания имеет право по своему выбору
и в любой момент вносить любые изменения в вышеуказанную информацию.
Цвета в каталоге и на сайте могут не полностью совпадать с цветом изделий.
