  4. WIND TS Механизм подъемный/откидной (ДСП), WIND TS

Купить WIND TS Механизм подъемный/откидной (ДСП), WIND TS

Цена 441.38q / компл

Срок поставки: 14 дней

ПроизводительPULSE (Китай)
СистемаWIND
Минимальная глубина установки, мм133
Тип механизмамеханический
Тип работыфрикционный
Тип открыванияоткидной вниз, поворотный вверх
Высота фасада, мм200, 250, 300, 350, 400, 450, 500

Открывание фасада: поворотное вверх и откидное вниз
Применение: деревянные фасады (алюминиевый профиль с арт. WIND TS AL)
Комплектация: механизм WIND TS, крепление к деревянному фасаду, шестигранный ключ, саморез — 4 шт., схема установки
Цвет: никель
Материал: металл

Преимущества:

  • большой диапазон нагрузок: до 12 кг — при фиксации фасада в любом положении, до 15 кг — с фиксацией фасада при максимальном угле открывания;
  • универсальный механизм (правый/левый);
  • простота монтажа — легко устанавливается/снимается с осей креплений;
  • сила механизма регулируется шестигранным ключом;
  • бесшумная работа;
  • возможность крепления к деревянному фасаду или фасаду с узким рамочным профилем (адаптер для алюминиевого профиля приобретается дополнительно).

Используется с петлями RD14 и стандартными петлями (петли с амортизатором используются при открывании фасада вверх).
Используется с магнитами.

Схемы установки

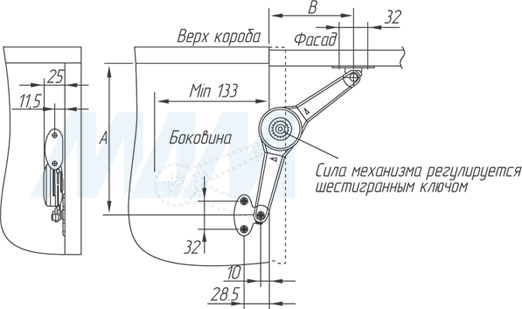

Открывание вверх
Угол
открывания
A, мм B, мм
90° 168 106
110° 136 108

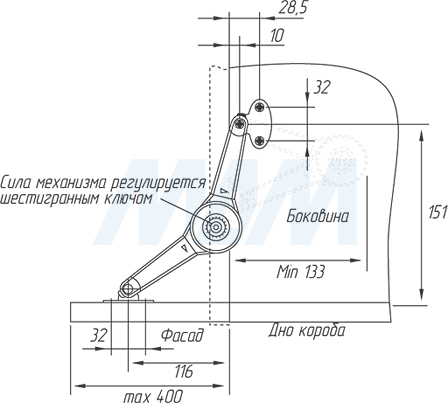

Открывание вниз

Максимальный угол открывания — 90°
Используется с магнитом.

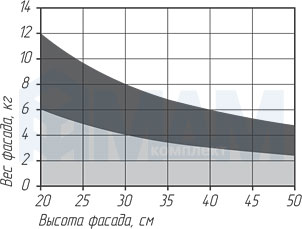

Количество механизмов в зависимости от габаритов и веса фасада, а также типа открывания

Фиксация фасада в любой позиции
Фиксация фасада только
при максимальном угле открывания

— ставится один механизм

— ставятся два механизма

ПроизводительPULSE (Китай)
СистемаWIND
Минимальная глубина установки, мм133
Тип механизмамеханический
Тип работыфрикционный
Тип открыванияоткидной вниз, поворотный вверх
Высота фасада, мм200, 250, 300, 350, 400, 450, 500
