Купить Выключатель инфракрасный (IR) универсальный (на преграду/на взмах руки), белый, 12/24V, 24/48W, SW1-DS/MS-1WT

Описание

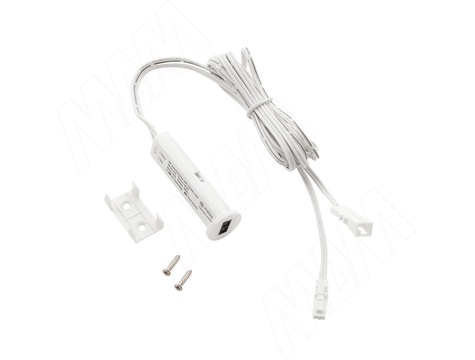

Комплектация: ИК-выключатель, кронштейн, саморез — 2 шт.
Диапазон срабатывания датчика до 50 мм
Длина проводов (вход и выход): 1000 мм
Материал: пластик

Применение: предназначен для работы с осветительными приборами в цепях напряжением 12 и 24 В.
Инфракрасный выключатель в режиме «на преграду» — используется для реализации подсветки внутри шкафов, гардеробных, корпусов верхнего яруса и выдвижных ящиков.
В режиме «на взмах руки» — используется для реализации подсветки рабочей зоны на кухне

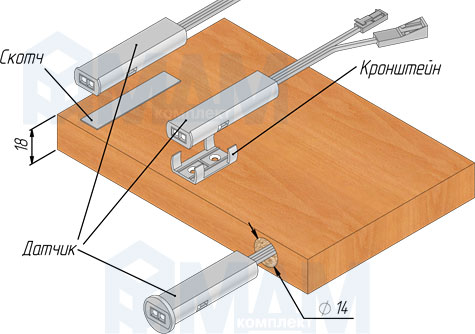

Способ установки и подключения:

• 1-й способ: Врезной монтаж

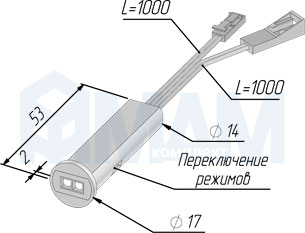

  Изделие устанавливается в монтажное отверстие ∅14 мм. Провод прокладывается внутри канала.
• 2-й способ: Накладной монтаж
  Изделие устанавливается на поверхность с помощью двустороннего скотча (скотч приобретается отдельно).

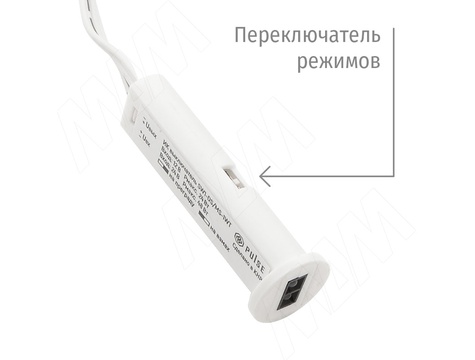

Дополнительная информация: выключатель имеет 2 режима работы, которые можно менять нажатием кнопки «Переключатель режимов» в течение 3-5 сек.

• 1-режим «на преграду»
  Когда объект (например, фасад шкафа) находится в зоне обнаружения, лампа выключена; когда объект находится вне зоны обнаружения, лампа включена.
• 2-й режим «на взмах руки»:
  Когда объект (например, рука) появляется в зоне обнаружения первый раз, лампа включается; в следующий раз при появлении объекта в зоне обнаружения лампа выключается; диапазон срабатывания датчика — до 100 мм.

Минимальное расстояние срабатывания ИК-сенсора зависит от многих характеристик поверхности фасада: материал, фактура, цвет и т.п.

Класс защиты от поражения электрическим током — III.
Степень защиты от воздействия окружающей среды — IP20.

Внимание! Установку, подключение и обслуживание выключателя производить только при отключенной электрической сети.

Рекомендуется использовать с блоками питания с терминалом розеток

Коннектор «папа» для подключения выключателя к блоку питания

Коннектор «мама» для подключения светильников к выключателю

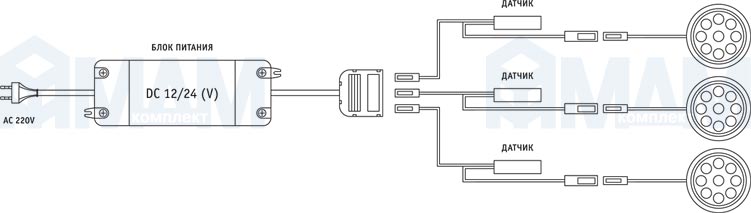

Вариант подключения нескольких групп светильников (DC12V или DC24V) к разным (или одинаковым) выключателям (DC12 или DC24) и к одному блоку питания (DC12V или DC24V)

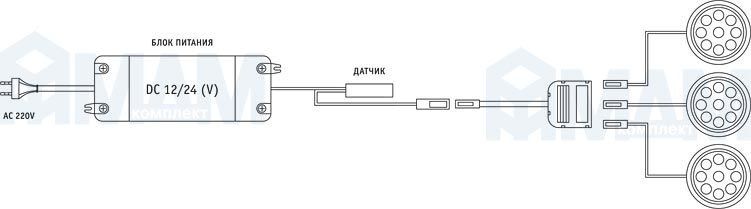

Вариант подключения одной группы светильников (DC12V или DC24V) к одному выключателю (DC12V или DC24V) и одному блоку питания (DC12V или DC24V)
