  4. TIOMOS петля со встроенным амортизатором накладная (-30/120) угловая, F028138374

Купить TIOMOS петля со встроенным амортизатором накладная (-30/120) угловая, F028138374

Цена 555.06q / шт

Срок поставки: 20 дней

Материал: металл

Преимущества:

  • для угловых шкафов с установочными углами −30°;
  • угол открывания — 120°;
  • встроенный в плечо петли амортизатор;
  • регулировка усилия амортизатора;
  • трехмерная регулировка фасада;
  • с комфортной регулировкой по глубине по принципу спирали.

Крепеж: петли — саморезы с потайной головкой под крест; площадки — саморезы или евровинты.
Можно использовать с площадками для изменения угла установки.
Можно использовать разметочный шаблон.

Выбор типа установочной площадки

Установочная
площадка
Высота
планки H, мм
Артикул
под саморез с евровинтами
-2 F058139735
0
F058139721
F058139736
2 F058139722 F058139737
3 F058139723 F058139738
0
F058139746
F058139761
2 F058139747 F058139762
3 F058139748 F058139763
9 F058139881
0
F059139701
2 F059139702

— рекомендуется для двери и боковины

толщиной 16 мм.

Декоративные накладки на петли

Внешний вид Наименование Логотип/
маркировка
Артикул
декоративная накладка
на плечо петли
по запросу F072135500
декоративная накладка
на чашку петли
F072135503

Установочные размеры

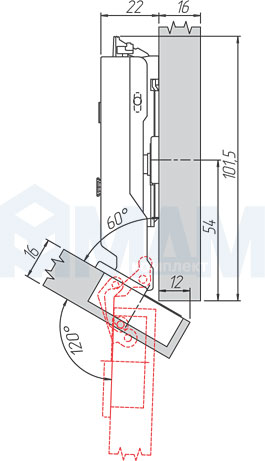

Установочные размеры для угловой (-30/120) накладной петли TIOMOS, GRASS

Высота установочной площадки H = 0 мм.

Определение минимальной фуги

Минимальная фуга рассчитана для дверей
с радиусной кромкой (R = 1 мм)
при заводской регулировке.

Толщина
двери T,
мм
Расстояние до чашки D, мм
3 4 5 6 7
24.0 6.4 5.4 4.4 3.4 2.4
22.0 3.0 2.0 1.5 1.5 1.5
21.0 1.4 1.3 1.3 1.3 1.3
20.0 1.1 1.1 1.1 1.1 1.1
19.0 0.9 0.9 0.9 0.9 0.9
18.0 0.7 0.7 0.7 0.7 0.7
17.0 1.0 1.0 1.0 1.0 1.5
16.0 1.0 1.0 1.0 1.0 1.0
Минимальная фуга F, мм

Присадка под чашку петли

Присадка под чашку для петель TIOMOS от GRASS, чертёж 1Присадка под чашку для петель TIOMOS от GRASS, чертёж 2Присадка под чашку для петель TIOMOS от GRASS, чертёж 3
ПроизводительGrass (Австрия)
Цвет товараникель
Ассортиментпетли
СистемаTIOMOS
Тип монтажабыстрый монтаж
Наложение фасаданакладное
Материал фасададерево
Угол фасада в закрытом положении, градусов–30
Диаметр чашки, мм35
Толщина материала, мм16-26
Фрезеровка фасадаесть
Угол фасада в открытом положении, градусов120
Тип петличетырехшарнирная
Тип закрыванияплавное закрывание
