  4. TIOMOS петля со встроенным амортизатором под фальш панель (180/110) прямая, F028138354

Купить TIOMOS петля со встроенным амортизатором под фальш панель (180/110) прямая, F028138354

Цена 509.28q / шт

Срок поставки: 20 дней

Материал: металл

Преимущества:

  • петля для конструкций с фальшпанелями;
  • угол открыванияс — 110°;
  • встроенный в плечо петли амортизатор;
  • регулировка усилия амортизатора;
  • трехмерная регулировка фасада;
  • с комфортной регулировкой по глубине по принципу спирали.

Крепеж: петли — саморезы с потайной головкой под крест; площадки — саморезы или евровинты.
Можно использовать разметочный шаблон.

Выбор типа установочной площадки

Установочная
площадка
Высота
планки H, мм
Артикул
под саморез с евровинтами
-2 F058139735
0 F058139721 F058139736
2 F058139722 F058139737
3
F058139723
F058139738
0 F058139746 F058139761
2 F058139747 F058139762
3
F058139748
F058139763
9 F058139881
0 F059139701
2 F059139702

— рекомендуется для двери и боковины

толщиной 16 мм.

Декоративные накладки на петли

Внешний вид Наименование Логотип/
маркировка
Артикул
декоративная накладка
на плечо петли
по запросу F072135500
декоративная накладка
на чашку петли
F072135503

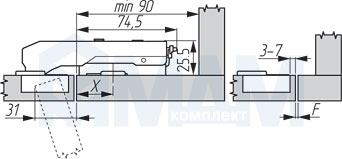

Установочные размеры

Установочные размеры для прямой (180/100) вкладной петли TIOMOS, GRASS для фальшпанели

Высота установочной площадки H=3 мм
(при одинаковой толщине фальшпанели и фасада).

Крестовые установочные площадки

Расстояние X для крестовых установочных площадок
Расстояние
X, мм
Расстояние до чашки D, мм
4 5 6 7
28 1 0
27 2 1 0
26 3 2 1 0
Фуга F, мм

Линейные установочные площадки

Расстояние X для линейных установочных площадок
Расстояние
X, мм
Расстояние до чашки D, мм
4 5 6 7
11 1 0
10 2 1 0
9 3 2 1 0
Фуга F, мм

Определение минимальной фуги

Минимальная фуга рассчитана для дверей с радиусной кромкой (R = 1 мм) при заводской регулировке.

Чтобы выровнять в одну плоскость поверхности двери и фальшпанели, используйте стандартную ответную планку высотой 3 мм.

Толщина
двери T,
мм
Расстояние до чашки D, мм
3 4 5 6 7
24 2.4 2.1 2.1 2.1 2.0
22 1.6 1.6 1.6 1.5 1.5
21 1.4 1.3 1.3 1.3 1.3
20 1.1 1.1 1.1 1.1 1.1
19 0.9 0.9 0.9 0.9 0.9
18 0.7 0.7 0.7 0.7 0.7
17 0.6 0.6 0.6 0.6 0.6
16 0.6 0.6 0.6 0.6 0.6
Минимальная фуга F, мм

Присадка под чашку петли

Присадка под чашку для петель TIOMOS от GRASS, чертёж 1Присадка под чашку для петель TIOMOS от GRASS, чертёж 2Присадка под чашку для петель TIOMOS от GRASS, чертёж 3
ПроизводительGrass (Австрия)
Цвет товараникель
Ассортиментпетли
СистемаTIOMOS
Тип монтажабыстрый монтаж
Наложение фасадавкладное
Материал фасададерево
Угол фасада в закрытом положении, градусов180 (для фальш панелей)
Диаметр чашки, мм35
Толщина материала, мм16-26
Фрезеровка фасадаесть
Угол фасада в открытом положении, градусов110
Тип петличетырехшарнирная
Тип закрыванияплавное закрывание
