  4. TIOMOS петля со встроенным амортизатором накладная (90/110) для алюм. профиля стандартная, F028138155

Купить TIOMOS петля со встроенным амортизатором накладная (90/110) для алюм. профиля стандартная, F028138155

Цена 474.94q / шт

Срок поставки: 14 дней

Материал: металл

Преимущества:

  • угол открывания — 110°;
  • встроенный в плечо петли амортизатор;
  • регулировка усилия амортизатора;
  • незаметные снаружи петли;
  • трехмерная регулировка фасада;
  • с комфортной регулировкой по глубине по принципу спирали.

Для крепления петли необходим винт, площадки — саморезы или евровинты.
Можно использовать с площадками для изменения угла установки.
Можно использовать разметочный шаблон.

Выбор типа установочной площадки

Установочная
площадка
Высота
планки H, мм
Артикул
под саморез с евровинтами
-2 F058139735
0 F058139721 F058139736
2
F058139722
F058139737
3 F058139723 F058139738
0 F058139746 F058139761
2
F058139747
F058139762
3 F058139748 F058139763
9 F058139881
0 F059139701
2
F059139702

— рекомендуется для двери и боковины

толщиной 16 мм.

Декоративные накладки на петли

Внешний вид Наименование Логотип/
маркировка
Артикул
декоративная накладка
на плечо петли
по запросу F072135500

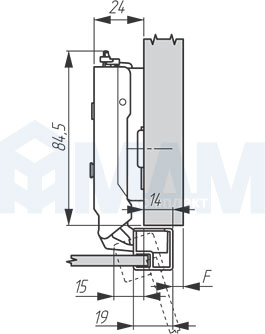

Установочные размеры

Установочные размеры для накладной (90/110) петли TIOMOS, GRASS для узкого алюминиевого профиля (УРП)

Высота установочной площадки H = 2 мм

Расчет высоты установочной площадки

Наложение
двери, мм
Высота
установочной площадки
H, мм
16.0 0
14.0 2
13.0 3

Определение минимальной фуги

Толщина
двери T,
мм
Расстояние до чашки D, мм
18 19 20 21 22
24.0 2.4 2.1 2.1 2.1 2.0
22.0 1.6 1.6 1.6 1.5 1.5
21.0 1.4 1.3 1.3 1.3 1.3
20.0 1.1 1.1 1.1 1.1 1.1
19.0 0.9 0.9 0.9 0.9 0.9
18.0 0.7 0.7 0.7 0.7 0.7
17.0 0.6 0.6 0.6 0.6 0.6
16.0 0.6 0.6 0.6 0.6 0.6
Минимальная фуга F, мм

Присадка к профилю

Присадка к узкому рамочному профилю петли TIOMOS, GRASS, чертеж 1Присадка к узкому рамочному профилю петли TIOMOS, GRASS, чертеж 2 Крепежные винты в комплект не входят.
Присадка к узкому рамочному профилю петли TIOMOS, GRASS, чертеж 3
Присадка к узкому рамочному профилю петли TIOMOS, GRASS, чертеж 4
Присадка к узкому рамочному профилю петли TIOMOS, GRASS, чертеж 5
ПроизводительGrass (Австрия)
Цвет товараникель
Ассортиментпетли
СистемаTIOMOS
Тип монтажабыстрый монтаж
Наложение фасаданакладное
Материал фасадаузкий рамочный профиль
Угол фасада в закрытом положении, градусов90
Фрезеровка фасадаесть
Угол фасада в открытом положении, градусов110
Тип петличетырехшарнирная
Тип закрыванияплавное закрывание
