Срок поставки: 20 дней
Срок поставки: 20 дней
Материал: металл
Преимущества:
- петля для конструкций с фальшпанелями;
- угол открыванияс — 110°;
- трехмерная регулировка фасада;
- с комфортной регулировкой по глубине по принципу спирали.
Крепеж: петли — саморезы с потайной головкой под крест; площадки — саморезы или евровинты.
Можно использовать с системой отталкивания
K-PUSH TECH.
Можно использовать разметочный шаблон.
Выбор типа установочной площадки
Установочная
площадка |
Высота
планки H, мм | Артикул | |
---|---|---|---|
под саморез | с евровинтами | ||
![]() | -2 | F058139735 | |
0 | F058139721 | F058139736 | |
2 | F058139722 | F058139737 | |
3
|
F058139723
|
F058139738
| |
![]() | 0 | F058139746 | F058139761 |
2 | F058139747 | F058139762 | |
3
|
F058139748
|
F058139763
| |
9 | F058139881 | ||
![]() | 0 | F059139701 | |
2 | F059139702 |
— рекомендуется для двери и боковины
толщиной 16 мм.
Декоративные накладки на петли
Внешний вид | Наименование |
Логотип/
маркировка | Артикул |
---|---|---|---|
![]() |
декоративная накладка
на плечо петли | по запросу | F072135500 |
![]() |
декоративная накладка
на чашку петли | F072135503 |

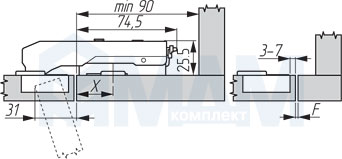

Установочные размеры

Высота установочной площадки H=3 мм
(при одинаковой толщине фальшпанели и фасада).
Крестовые установочные площадки

Расстояние
X, мм | Расстояние до чашки D, мм | ||||
4 | 5 | 6 | 7 | ||
28 | 1 | 0 | |||
27 | 2 | 1 | 0 | ||
26 | 3 | 2 | 1 | 0 |
Линейные установочные площадки

Расстояние
X, мм | Расстояние до чашки D, мм | ||||
4 | 5 | 6 | 7 | ||
11 | 1 | 0 | |||
10 | 2 | 1 | 0 | ||
9 | 3 | 2 | 1 | 0 |
Определение минимальной фуги
Минимальная фуга рассчитана для дверей с радиусной кромкой (R = 1 мм) при заводской регулировке.
Чтобы выровнять в одну плоскость поверхности двери и фальшпанели, используйте стандартную ответную планку высотой 3 мм.
Толщина
двери T, мм | Расстояние до чашки D, мм | ||||
3 | 4 | 5 | 6 | 7 | |
24 | 2.4 | 2.1 | 2.1 | 2.1 | 2.0 |
22 | 1.6 | 1.6 | 1.6 | 1.5 | 1.5 |
21 | 1.4 | 1.3 | 1.3 | 1.3 | 1.3 |
20 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 |
19 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 |
18 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 |
17 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
16 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
Присадка под чашку петли



Производитель | Grass (Австрия) |
Цвет товара | никель |
Ассортимент | петли |
Система | TIOMOS |
Наложение фасада | вкладное |
Тип монтажа | быстрый монтаж |
Материал фасада | дерево |
Толщина материала, мм | 16-26 |
Диаметр чашки, мм | 35 |
Угол фасада в закрытом положении, градусов | 180 (для фальш панелей) |
Тип петли | четырехшарнирная |
Угол фасада в открытом положении, градусов | 110 |
Фрезеровка фасада | есть |
Тип закрывания | без плавного закрывания |
