  4. TIOMOS M0 петля для дверей 6-10 мм без сверления со встроенным амортизатором (90/125) накладная, F029140331

Купить TIOMOS M0 петля для дверей 6-10 мм без сверления со встроенным амортизатором (90/125) накладная, F029140331

Цена 896.06q / шт

Срок поставки: 20 дней

Материал: металл

Преимущества:

  • для дверей толщиной от 6 до 10 мм;
  • угол открывания — 125°;
  • встроенный в плечо петли амортизатор;
  • регулировка усилия амортизатора;
  • нет необходимости сверлить отверстие под чашку;
  • регулировка в трёх плоскостях;
  • наложение двери — до 25 мм;
  • подходит ко всем ответным планкам серии TIOMOS;
  • нулевое вхождение с наложением двери до 14 мм.

Крепеж для площадок — евровинты
Можно использовать с площадками для изменения угла установки.
Можно использовать разметочный шаблон.

Выбор типа установочной площадки

Установочная
площадка
Высота
планки H, мм
Артикул
под саморез с евровинтами
-2 F058139735
0
F058139721
F058139736
2 F058139722 F058139737
3 F058139723 F058139738
0
F058139746
F058139761
2 F058139747 F058139762
3 F058139748 F058139763
9 F058139881
0
F059139701
2 F059139702

— рекомендуется для двери и боковины

толщиной 16 мм.

Декоративные накладки на петли

Внешний вид Наименование Логотип/
маркировка
Артикул
декоративная накладка
на плечо петли
по запросу F072135500

Установочные размеры

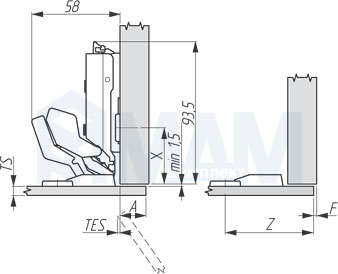

Накладная Установочные размеры для накладной петли (90/125) TIOMOS M0, GRASS для тонких фасадов

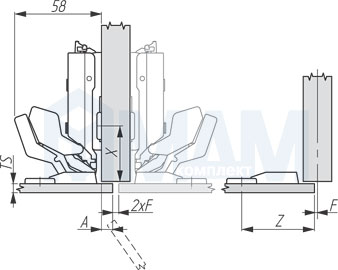

Полунакладная Установочные размеры для полунакладной петли (90/125) TIOMOS M0, GRASS для тонких фасадов
Вкладная Установочные размеры для вкладной петли (90/125) TIOMOS M0, GRASS для тонких фасадов

Минимальный зазор/минимальная фуга

Размер для крепл.
на саморез (Z), мм
38 39 47 49 51 53 55 56 58 60 61 63 64 66
Вхождение двери (TES), мм 0 0 0 0 0 0 0 0.5 1.5 3 3.4 0 0 0
Наложение двери (A), мм −3 −2 6 8 10 12 14 15 17 19 20 22 23 25
Мин. фуга (F)/зазор (S), мм F S F S F S F S F S F S F S F S F S F S F S F S F S F S
Толщина двери (TS) 6-10, мм 2 1.5 2 1.5 2 1.5 2 1.5 2 1.5 2 1.5 2 1.5 2 1.5 2 1.5 2 1.5 2 1.5 2 2.5 2 3 2 4

Значения при высоте ответной планки 0 мм.

Присадка петли

Присадка установочной площадки

Расстояние X для крестовых установочных площадок
Монтажное
расстояние, мм
Монтаж установочной
площадки (X), мм
28.0 37
37.0 46

Присадка линейной установочной площадки

Расстояние X для линейных установочных площадок
Высота установочной
площадки H=0 мм
X 29

Присадка чашки петли

Присадка чашки петли TIOMOS M0, GRASS для тонких фасадов
Ряд отверстий
под чашку, мм
Высота установочной
площадки H=0 мм
Z A&plus7
A макс. 25
Расстояние от края фасада
до сверления под чашку (Z), мм

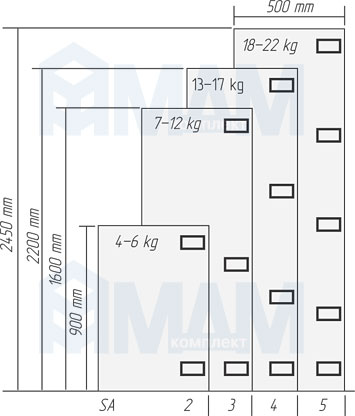

Количество петель

Количество петель TIOMOS M0, GRASS для тонких фасадов

Примечание: вкладная установка фасада образуется благодаря изменению монтажного расстояния установочной площадки (X) и небольшому зазору при креплении к корпусу.

Претензии к ответственности: просим вас отнестись с пониманием к тому, что МДМ не может взять на себя ответственность за ущерб, причиненный в результате использования непригодных материалов или способов крепежа.

Внимание! Показатели по отрыву могут различаться в зависимости от вида и толщины конструкционного материала. С вопросами по выбору и сборке данного материала обращайтесь к вашему поставщику.

ПроизводительGrass (Австрия)
Цвет товараникель
Ассортиментпетли
СистемаTIOMOS
Наложение фасаданакладное
Тип монтажабыстрый монтаж
Материал фасададерево
Толщина материала, мм6-10
Угол фасада в закрытом положении, градусов90
Тип петличетырехшарнирная
Угол фасада в открытом положении, градусов125
Фрезеровка фасаданет
Тип закрыванияплавное закрывание
