Срок поставки: 14 дней
Характеристики
Описание

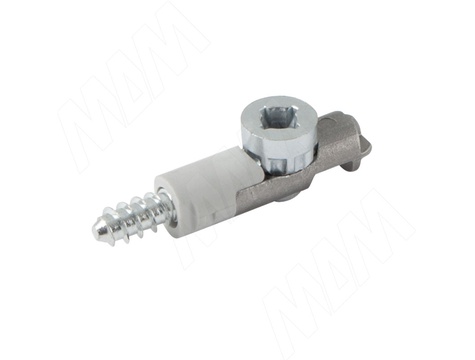

Комплектация:
корпус стяжки — 1 шт., винт — 1 шт.
Применение:

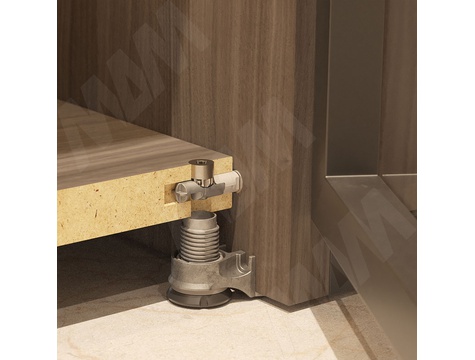

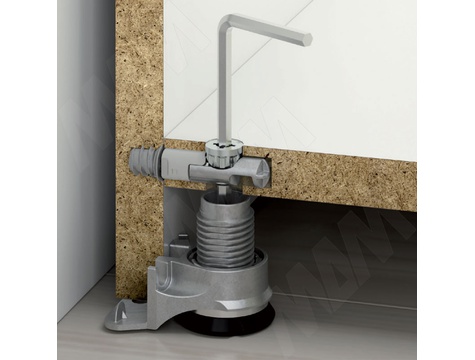

используется как стяжка с возможностью регулировки опоры (рекомендуется использовать опору INTEGRATO арт. 3010105000) шестигранным ключом 4 мм; для соосного соединения или для тонких плит
Материал:
металл, пластик
Важно! Установка винта в корпус стяжки осуществляется непосредственно при установке стяжки в плиту.
Преимущества:
- все элементы стяжки могут быть установлены еще на производстве и не выпадут при транспортировке;
- предустановленные элементы стяжки значительно ускоряют и упрощают сборку мебели как для сборщика, так и для конечного потребителя;
- сильная стягивающая способность, процесс стягивания осуществляется по принципу червячной передачи;
- стягивание осуществляется за считанные секунды с помощью шлицевой отвертки или шуруповерта с насадкой;
- позволяет компенсировать погрешности сверления отверстий, для установки винта −0,5/&plus1,5 мм, для установки в боковую панель −1/&plus1 мм;
- используется для крепления к боковине или соосного крепления для плит от 16–25мм;
- модель J10 используется как стяжка;
- модель J12 используется как стяжка с возможностью регулировки опоры.
Используется с заглушками и опорами INTEGRATO.

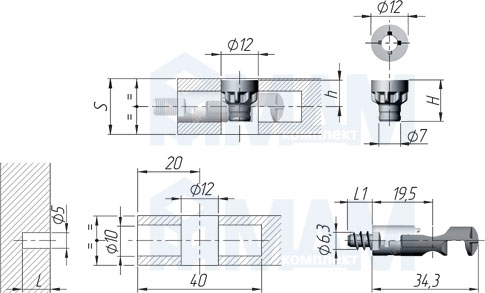

Присадочные размеры
Артикул |
S (толщина
плиты), мм | L1, мм | L, мм | H, мм | h, мм |
---|---|---|---|---|---|
TARGETJ12/P16/EURO12 | 16 | 12 | 13 | 12,4 | 8 |
TARGETJ12/P18/EURO12 | 18 | 13,4 | 9 | ||
TARGETJ12/P25/EURO12 | 25 | 16,9 | 12,5 | ||
TARGETJ12/P16/EURO8 | 16 | 8 | 9 | 12,4 | 8 |
TARGETJ12/P18/EURO8 | 18 | 13,4 | 9 | ||
TARGETJ12/P25/EURO8 | 25 | 16,9 | 12,5 |
Типы и размеры бит (насадок)
PH-PZ |
Установка
1. Важно! Вставить корпус стяжки отверстием вверх.
2. Важно! Установка винта в корпус стяжки осуществляется непосредственно при установке стяжки в плиту.
3. Нажать с усилием на винт стяжки крестовой отверткой.
Важно! Использвать шуруповерт во фрикционном режиме.
