  4. SLIDE-ON петля с обратной пружиной вкладная (90/105), стандартная, 51BS150615P

Купить SLIDE-ON петля с обратной пружиной вкладная (90/105), стандартная, 51BS150615P

Цена 41.62q / шт

Срок поставки: 14 дней

Тип петли: с обратной пружиной
Материал: металл

Преимущества:

  • глубина чашки петли — 11,5 мм;
  • диаметр чашки — 35 мм;
  • открывание — 105° при (D) max 4 мм и (Т) max 18 мм;
  • расстояние от торца фасада до отверстия под чашку (D) — от 3 до 7 мм;
  • толщина двери (Т) — от 14 до 24 мм.

Для крепежа используются саморезы ∅4×16.

Выбор установочной площадки

Установочная
площадка
Высота
площадки H, мм
Артикул
с евровинтами под саморез
0 52C216M500P 520201M500P
2
520216M502P
520201M502P

— рекомендуется для боковины толщиной 16 мм

и двери толщиной до 24 мм.

Декоративные накладки на петли

Внешний вид Артикул
510Y0005P
510C000500C

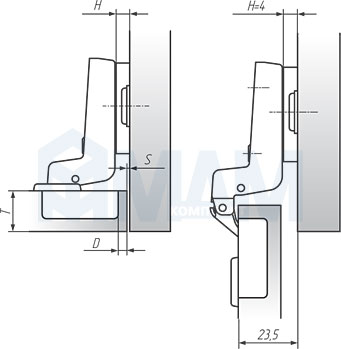

Установочные размеры

Расчет высоты установочной площадки

Наложение
двери S, мм
Расстояние
до чашки D, мм
3
4
5 6 7
1 2
0
2
−1 2
−2 2
−3 2
Высота установочной площадки H, мм

— рекомендуется для двери и боковины

толщиной 16 мм.

Высота 4 мм достигается за счет регулировки петли по горизонтали.

Присадка под чашку петли

ПроизводительPULSE (Китай)
Цвет товараникель
Ассортиментпетли
СистемаSLIDE-ON
Тип монтажамонтаж винтом
Наложение фасадавкладное
Материал фасададерево
Угол фасада в закрытом положении, градусов90
Диаметр чашки, мм35
Толщина материала, мм16-26
Фрезеровка фасадаесть
Угол фасада в открытом положении, градусов105
Тип петличетырехшарнирная
Тип закрыванияоткрывание от нажатия
