Цена 4317.61 / компл

Срок поставки: 14 дней

Характеристики

Ассортимент
Под заказ
Производитель
Италия
Цвет товара
никель
Ассортимент
петли
Система
SECRET
Наложение фасада
накладное
Материал фасада
дерево, узкий рамочный профиль
Угол фасада в закрытом положении, градусов
90
Толщина материала, мм
от 18
Тип петли
скрытая
Угол фасада в открытом положении, градусов
105
Фрезеровка фасада
есть
Тип закрывания
плавное закрывание
Вид товара
петли
Толщина фасада, мм
от 18

Описание

Нагрузка: 18 кг на фасад (ширина — не более 600 мм, высота — до 2000 мм, минимальная толщина дна и крышки корпуса — от 18 мм)
Комплектация: петли верхняя, петля нижняя
Материал: металл

Преимущества:

  • для дверей весом до 18 кг;
  • со встроенным демпфером;
  • угол открывания 105°;
  • система скрытых петель, встраиваемая в крышку и дно корпуса толщиной от 18 мм;
  • монтаж без потери места для хранения в шкафу за счет боковых элементов крепления петли;
  • регулировка в трёх плоскостях:
    – по глубине: +2/−0,5 мм;
    – по горизонтали: +2/−2 мм;
    – по вертикали: +1,5/−1,5 мм;
  • для дверей толщиной от 18 мм.

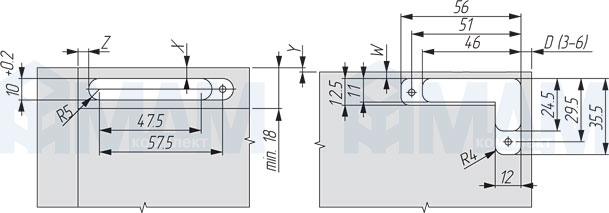

Установочные размеры

Наложение двери сверху/снизу

X = W &plus Y
Y = X − W
W = X − Y

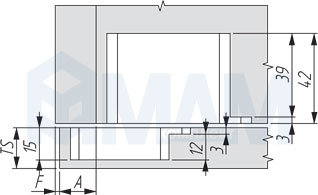

Минимальная фуга
в зависимости от толщины фасада F, мм

Толщина
фасада TS,
мм
Расстояние до чашки D, мм
3 4 5 6
32 4.7 4.2 3.9 3.7
30 3.1 2.9 2.8 2.7
28 2.1 2.0 2.0 1.9
26 1.4 1.4 1.3 1.3
24 0.9 0.9 0.8 0.8
22 0.5 0.5 0.5 0.5
20 0.2 0.2 0.2 0.2
18 0.0 0.0 0.0 0.0

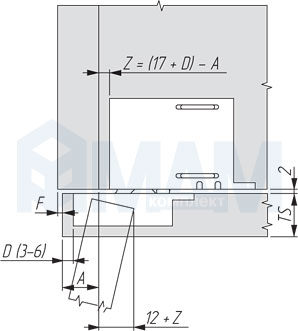

Расстояние от боковины до петли Z, мм

Наложение
двери А,
мм
Расстояние до чашки D, мм
3 4 5 6
23 0
22 0 1
21 0 1 2
20 0 1 2 3
19 1 2 3 4
18 2 3 4 5
17 3 4 5 6
16 4 5 6
15 5 6
14 6
Вся размещенная в каталогах и на сайте техническая (в том числе схемы, планы, чертежи и т.д.), визуальная, текстовая и цифровая информация является исключительно справочной, не может быть копирована и использована без проверки перед применением. Компания не несет ответственности за возможные неточности, ошибки и/или опечатки в вышеуказанной информации. Компания имеет право по своему выбору и в любой момент вносить любые изменения в вышеуказанную информацию. Цвета в каталоге и на сайте могут не полностью совпадать с цветом изделий.
