  4. SECRET комплект скрытых петель (90/105) открывание от нажатия на один фасад, никель, HH14855NI

Купить SECRET комплект скрытых петель (90/105) открывание от нажатия на один фасад, никель, HH14855NI

Цена 4437.84q / компл

Срок поставки: 14 дней

Нагрузка: 18 кг на фасад (ширина — не более 600 мм, высота — до 2000 мм, минимальная толщина дна и крышки корпуса — от 18 мм)
Комплектация: петли верхняя — 1 шт., петля нижняя — 1 шт.
Материал: металл

Преимущества:

  • для дверей весом до 18 кг;
  • со встроенным демпфером;
  • угол открывания 105°;
  • система скрытых петель, встраиваемая в крышку и дно корпуса толщиной от 18 мм;
  • монтаж без потери места для хранения в шкафу за счет боковых элементов крепления петли;
  • регулировка в трёх плоскостях:
    – по глубине: &plus2/−0,5 мм;
    – по горизонтали: &plus2/−2 мм;
    – по вертикали: &plus1,5/−1,5 мм;
  • для дверей толщиной от 18 мм.

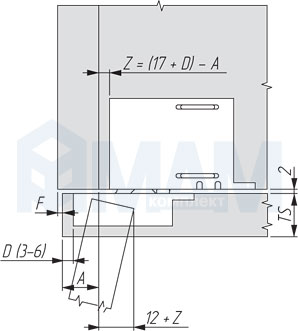

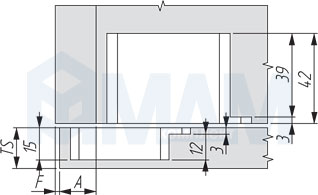

Установочные размеры

Наложение двери сверху/снизу

X = W &plus Y
Y = X − W
W = X − Y

Минимальная фуга
в зависимости от толщины фасада F, мм

Толщина
фасада TS,
мм
Расстояние до чашки D, мм
3 4 5 6
32 4.7 4.2 3.9 3.7
30 3.1 2.9 2.8 2.7
28 2.1 2.0 2.0 1.9
26 1.4 1.4 1.3 1.3
24 0.9 0.9 0.8 0.8
22 0.5 0.5 0.5 0.5
20 0.2 0.2 0.2 0.2
18 0.0 0.0 0.0 0.0

Расстояние от боковины до петли Z, мм

Наложение
двери А,
мм
Расстояние до чашки D, мм
3 4 5 6
23 0
22 0 1
21 0 1 2
20 0 1 2 3
19 1 2 3 4
18 2 3 4 5
17 3 4 5 6
16 4 5 6
15 5 6
14 6
ПроизводительИталия
Цвет товараникель
Ассортиментпетли
СистемаSECRET
Наложение фасаданакладное
Материал фасададерево, узкий рамочный профиль
Угол фасада в закрытом положении, градусов90
Толщина материала, мм16-26, более 26
Фрезеровка фасадаесть
Угол фасада в открытом положении, градусов105
Тип петлискрытая
Тип закрыванияоткрывание от нажатия
