Артикул: B89294
В наличии:
3
шт
г. Белгород: 3 шт
г. Старый Оскол: Доставка в течении 3 - 4 дней.
Характеристики
Описание

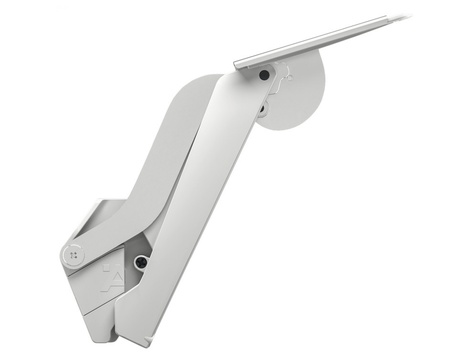

Подъемный механизм для фасада Free space 1.1. Модель C.
Стандартное плавное закрывание, - для фасадов с ручкой.
Высота фасада: 225-650 мм.

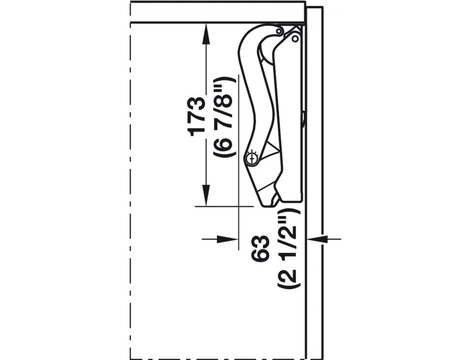

Монтажная глубина: 63 мм.
Угол подъема: 107 или 90 градусов.

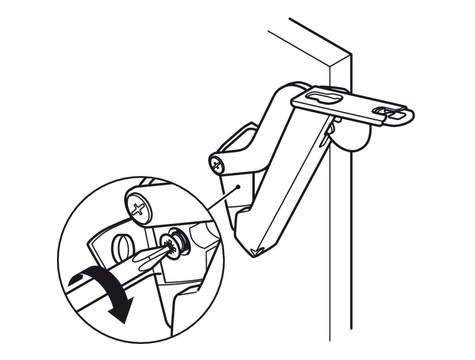

Возможность регулировки: 3D регулировка, - в стороны +/- 1,5 мм, в вверх и вниз +/- 2 мм, на прижим 4 мм.
Материал рычага: сталь, никелированная.
Материал корпуса: пластмасса, цвет белый.
Вес фасада: несущая способность механизма напрямую зависит от высоты фасада, пожалуйста, внимательно смотрите таблицу, учитывайте вес мебельной ручки, если установка с ручкой.
Высота фасада: 225 мм, несущая способность: 3,8 - 7,1 кг.
Высота фасада: 250 мм, несущая способность: 3,4 - 6,4 кг.
Высота фасада: 275 мм, несущая способность: 3,1 - 5,8 кг.
Высота фасада: 300 мм, несущая способность: 2,8 - 5,3 кг.
Высота фасада: 325 мм, несущая способность: 2,6 - 4,9 кг.
Высота фасада: 350 мм, несущая способность: 2,4 - 4,6 кг.
Высота фасада: 375 мм, несущая способность: 2,2 - 4,3 кг.
Высота фасада: 400 мм, несущая способность: 2,1 - 4,0 кг.
Высота фасада: 425 мм, несущая способность: 2,0 - 3,8 кг.
Высота фасада: 450 мм, несущая способность: 1,9 - 3,5 кг.
Высота фасада: 475 мм, несущая способность: 1,8 - 3,4 кг.
Высота фасада: 500 мм, несущая способность: 1,7 - 3,2 кг.
Высота фасада: 525 мм, несущая способность: 1,6 - 3,0 кг
Высота фасада: 550 мм, несущая способность: 1,5 - 2,9 кг.
Высота фасада: 575 мм, несущая способность: 1,4 - 2,8 кг.
Высота фасада: 600 мм, несущая способность: 1,4 - 2,7 кг.
Высота фасада: 625 мм, несущая способность: 1,3 - 2,5 кг.
Высота фасада: 650 мм, несущая способность: 1,3 - 2,4 кг.

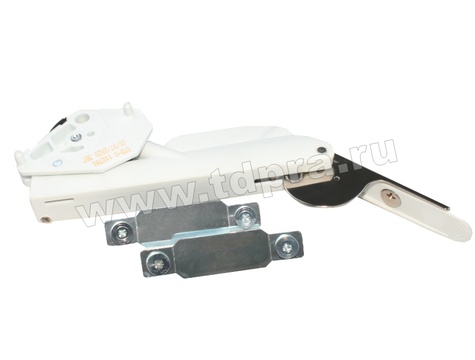

Комплектация:
- 1 комплект механизма: правая и левая части;
- 2 монтажные планки для сплошных фасадов;
- 4 монтажных шурупа;
- шаблон для разметки монтажных отверстий;
- инструкция по монтажу.
Подъемный механизм для фасада Free spase, обзор на видео:
Монтаж подъемного механизма для фасада Free spase Push:

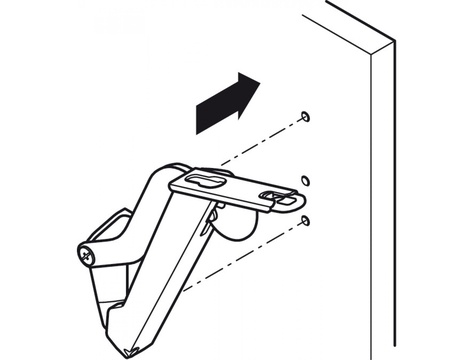

К корпусу: путём привинчивания предварительно установленными евровинтами.

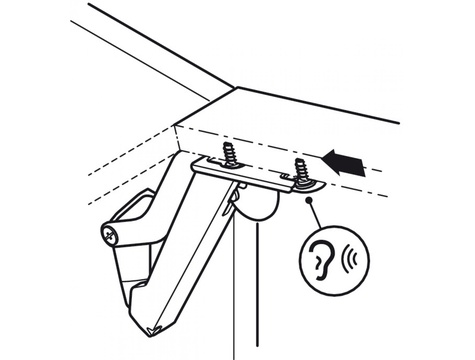

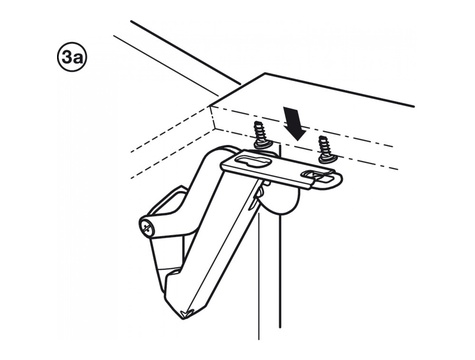

К фасаду: путем защёлкивания на предварительно смонтированных крепёжных планках.
Монтаж подъемного механизма для фасада Free spase Push на видео:
