  4. MINI WINCH Механизм для открывания фасада вниз, 140N, MW XDIS 140N

Купить MINI WINCH Механизм для открывания фасада вниз, 140N, MW XDIS 140N

Цена 2429.48q / шт

Срок поставки: 14 дней

ПроизводительИталия
СистемаMINI WINCH
Минимальная глубина установки, мм110
Тип механизмамеханический
Тип работыавтоматический
Тип открыванияоткидной вниз
Высота фасада, мм200, 225, 230, 250, 350, 369, 370, 380, 389, 390, 400, 409, 410, 420, 429, 430, 450, 480
Усилие140Н

Комплектация: механизм (универсальный) – 1 шт., крепление к фасаду из ДСП – 1 шт.
Применение: фасады из ДСП
Открывание фасада: вниз
Материал: пластик

Используется с петлями.
Заглушки приобретаются отдельно.

Сила, Н Артикул
60 MW XDIS 60N
100 MW XDIS 100N
140 MW XDIS 140N

Особенности:

  • универсальный механизм (правый/левый)
  • возможность выбора цвета заглушки
  • для фасадов высотой от 200 до 480 мм
  • вес фасада – до 14,5 кг
  • в зависимости от размера и веса фасада применяется один или два механизма
  • возможность регулировки усилия открывания и угла открывания фасада
  • возможность установки в короба глубиной от 110 мм
  • плавное открывание и закрывание
  • требуется использование петель – четырехшарнирных петель или врезных петель для откидных элементов

Горизонтальная схема установки


HP C D Z
200-330 102 194 137+B
330-430 126 218 161+B
430-480 136 228 171+B


А и В – наложение фасада на корпус
HP – высота фасада

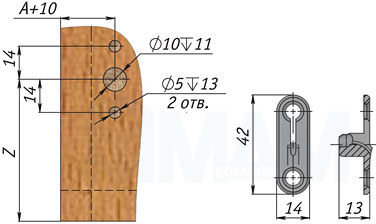

Вертикальная схема установки


HP Z
200-480 161+B


А и В – наложение фасада на корпус
HP – высота фасада
