Купить Mini QS петля для стекла накладная (90/105) стандартная, 51QS5123 00

Тип петли: с пружиной
Материал: металл, пластик

Преимущества:

• диаметр чашки — 26 мм;
• открывание — 105°;
• расстояние от торца фасада до отверстия под чашку (D) — от 3 до 7 мм;
• толщина стекла (Т) — от 4 до 5 мм.

Для крепежа используются саморезы ∅4×16.
Можно использовать с амортизатором FLEXDAMP, врезным/накладным.

Выбор установочной площадки

Установочная площадка	Высота площадки H, мм	Артикул
		с евровинтами	под саморез
	2	520316M502C	520301M5021

Регулировка фасада по высоте ±2 мм за счет овальных отверстий.

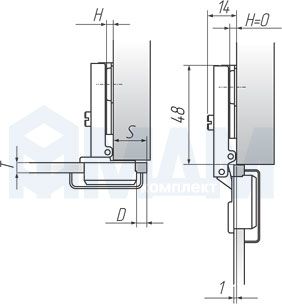

Установочные размеры

S — наложение фасада на боковину, мм;
H — высота установочной площадки, мм;
T — толщина двери, мм;
D — расстояние до чашки петли, мм.

Расчет высоты установочной площадки

Наложение двери S, мм	Расстояние до чашки D, мм
	3	4	5	6
19				0
18			0
17		0		2
16	0		2
15		2		4
14	2		4
13		4		6
12	4		6
11		6
10	6

Высота установочной площадки H, мм

— рекомендуемые установочные площадки

для боковины толщиной 16 мм.
