  5. LIBRA H11 Мебельный навес для коробов нижнего яруса с креплением на винты, правый, P1905940ZN

Купить LIBRA H11 Мебельный навес для коробов нижнего яруса с креплением на винты, правый, P1905940ZN

Цена 390.64q / шт

Срок поставки: 14 дней

ПроизводительItaliana Ferramenta (Италия)
Типвидимые
Тип корпусадля средних корпусов (гостиные, прихожие и тд.)
СистемаLIBRA H11
Вид товаранавес
Нагрузка на пару, кгдо 240

Регулировка: по высоте — 12 мм, по глубине — 10 мм (при регулировке навеса не использовать шуруповерт!)
Материал: металл

Преимущества:

  • нагрузка на пару навесов — до 240 кг;
  • беспрепятственные регулировки: по вертикали — 12 мм, по глубине — 10 мм, по горизонтали — за счёт ответной планки (при регулировке навеса не использовать шуруповерт);
  • регулировки, как и во всем семействе навесов LIBRA, осуществляются независимо друг от друга — это позволяет производить точную регулировку корпуса даже в полностью загруженном состоянии;
  • запатентованная система фиксации корпуса;
  • возможность использования с профилем-навесом LIBRA CH;
  • в зависимости от направляющих (производитель) есть возможность использовать навес в корпусах с выдвижными ящиками без дополнительной фрезеровки.

Рекомендуется использовать с планкой LIBRA WP13.

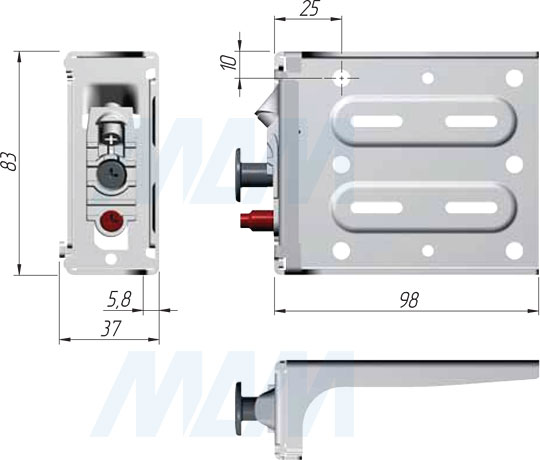

Размеры мебельного навеса LIBRA H11 для корпусов нижнего яруса с креплением на винты (артикул P1905620ZN и P1905940ZN)

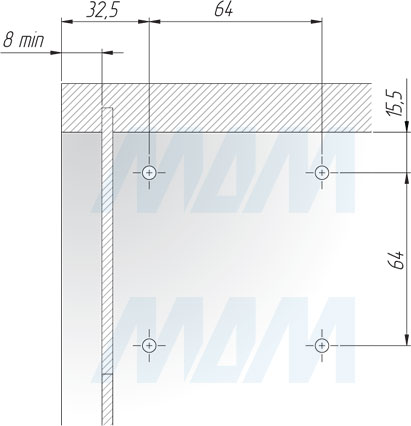

Присадочные размеры (без использования заглушки)

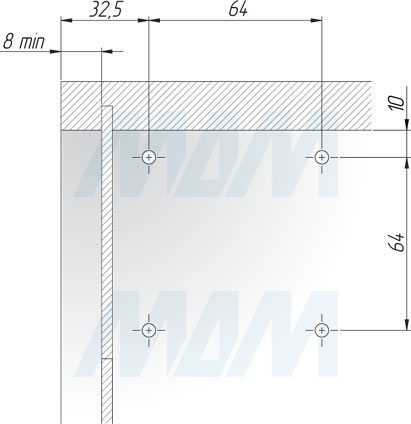

Для боковины Присадочные размеры для боковины мебельного навеса LIBRA H11 для корпусов нижнего яруса с креплением на винты (артикул P1905620ZN и P1905940ZN)
Для задней стенки Присадочные размеры для задней стенки мебельного навеса LIBRA H11 для корпусов нижнего яруса с креплением на винты (артикул P1905620ZN и P1905940ZN)

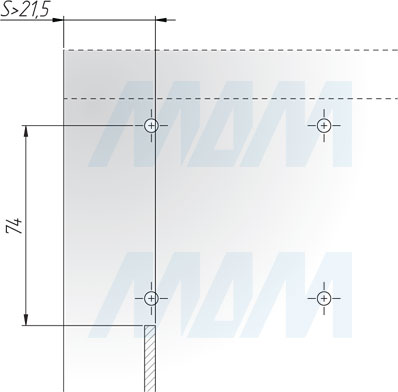

Присадочные размеры (с использованием заглушки)

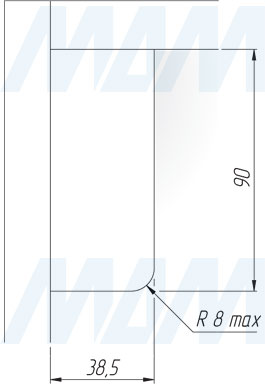

Для боковины Присадочные размеры для боковины мебельного навеса LIBRA H11 для корпусов нижнего яруса с креплением на винты с использованием заглушки (артикул P1905620ZN и P1905940ZN), схема 1

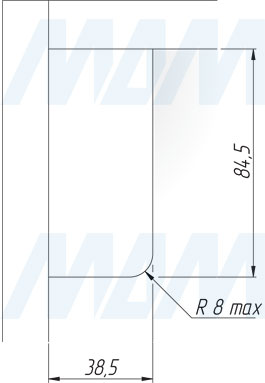

Присадочные размеры для боковины мебельного навеса LIBRA H11 для корпусов нижнего яруса с креплением на винты с использованием заглушки (артикул P1905620ZN и P1905940ZN), схема 2
Для задней стенки Присадочные размеры для задней стенки мебельного навеса LIBRA H11 для корпусов нижнего яруса с креплением на винты с использованием заглушки (артикул P1905620ZN и P1905940ZN)

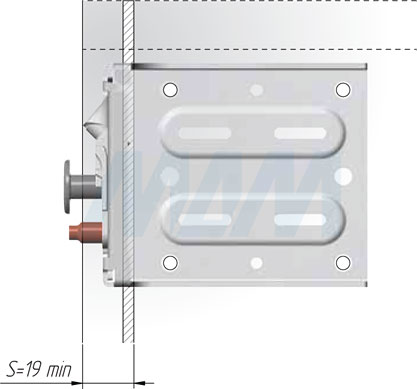

Положение задней панели

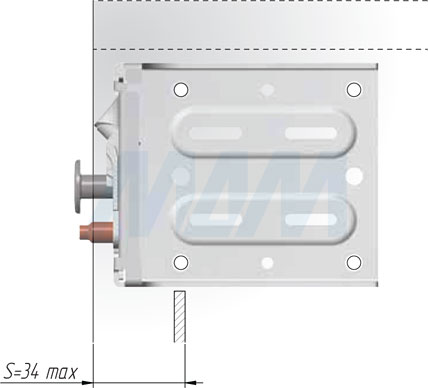

Положение задней панели при использовании мебельного навеса LIBRA H11 для корпусов нижнего яруса с креплением на винты (артикул P1905620ZN и P1905940ZN), схема 1Положение задней панели при использовании мебельного навеса LIBRA H11 для корпусов нижнего яруса с креплением на винты (артикул P1905620ZN и P1905940ZN), схема 2

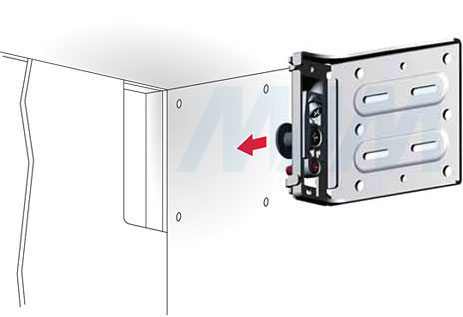

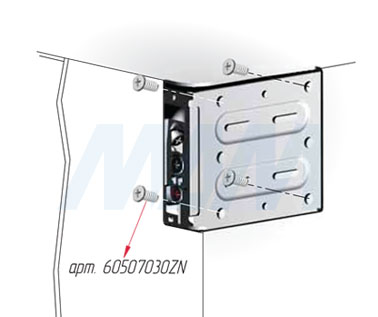

Установка навеса

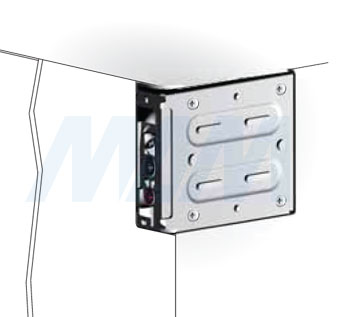

Установка мебельного навеса LIBRA H11 для корпусов нижнего яруса с креплением на винты (артикул P1905620ZN и P1905940ZN), схема 1Установка мебельного навеса LIBRA H11 для корпусов нижнего яруса с креплением на винты (артикул P1905620ZN и P1905940ZN), схема 2Установка мебельного навеса LIBRA H11 для корпусов нижнего яруса с креплением на винты (артикул P1905620ZN и P1905940ZN), схема 3

Регулировка навеса

При регулировке навеса не иcпользовать шуруповерт!

По вертикали — 12 мм.

Регулировка по вертикали мебельного навеса LIBRA H11 для корпусов нижнего яруса с креплением на винты (артикул P1905620ZN и P1905940ZN)

По глубине — 10 мм.

Регулировка по глубине мебельного навеса LIBRA H11 для корпусов нижнего яруса с креплением на винты (артикул P1905620ZN и P1905940ZN)

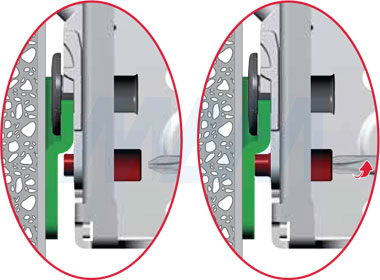

Запатентованная система полной фиксации.

Запатентованная система полной фиксации мебельного навеса LIBRA H11 для корпусов нижнего яруса с креплением на винты (артикул P1905620ZN и P1905940ZN)

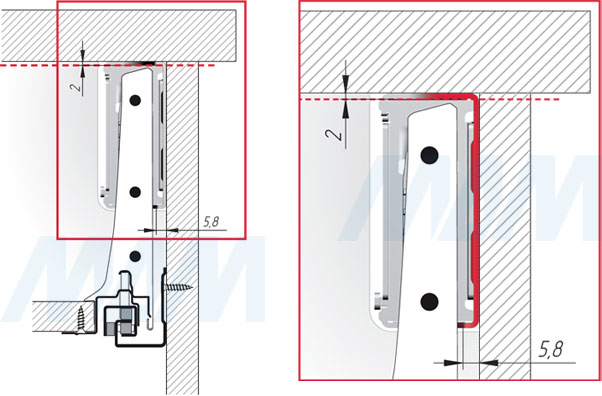

Использование навеса LIBRA H11 в корпусах с выдвижными ящиками

1. Возможность использования максимальной глубины ящика за счет минимальной толщины навеса. Использование мебельного навеса LIBRA H11 в корпусах с выдвижными ящиками (артикул P1905620ZN и P1905940ZN)
2. Не требуется дополнительной
подготовки боковин для установки
навеса в корпус с выдвижным ящиком.

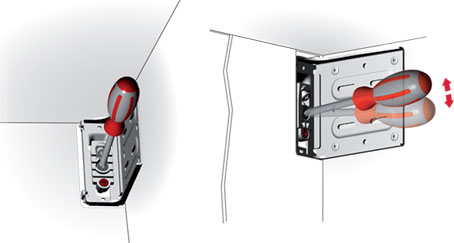

3. Удобная регулировка навеса в корпусе — свободный беспрепятственный доступ
к регулировочным винтам под прямым углом
(при регулировке навеса не использовать шуруповерт!). Регулировка мебельного навеса LIBRA H11 в корпусах с выдвижными ящиками (артикул P1905620ZN и P1905940ZN)
Вся размещенная в каталогах и на сайте техническая (в том числе схемы, планы, чертежи и т.д.), визуальная, текстовая и цифровая информация является исключительно справочной, не может быть копирована и использована без проверки перед применением. Компания не несет ответственности за возможные неточности, ошибки и/или опечатки в вышеуказанной информации. Компания имеет право по своему выбору и в любой момент вносить любые изменения в вышеуказанную информацию. Цвета в каталоге и на сайте могут не полностью совпадать с цветом изделий.
ПроизводительItaliana Ferramenta (Италия)
Типвидимые
Тип корпусадля средних корпусов (гостиные, прихожие и тд.)
СистемаLIBRA H11
Вид товаранавес
Нагрузка на пару, кгдо 240
