  5. LIBRA BS Навес для кухонных коробов нижнего яруса, ширина фасада 900 мм (комплект), 6 50090 01

Купить LIBRA BS Навес для кухонных коробов нижнего яруса, ширина фасада 900 мм (комплект), 6 50090 01

Цена 18674.22q / компл

Срок поставки: 14 дней

ПроизводительItaliana Ferramenta (Италия)
Типвидимые
Тип корпусадля кухонного корпуса
СистемаLIBRA BS
Вид товаранавес
Нагрузка на пару, кгдо 300

Комплектация: профиль-навес, торцевой навесной элемент — 2 шт., центральный навесной элемент — 2 шт., рейка для навеса, крепёж
Материал: металл

Преимущества:

  • самая надежная на рынке система для навешивания корпусов нижнего яруса;
  • возможность использования навеса в больших корпусах, в том числе и с выдвижными ящиками;
  • навес специально разработан для подвесных корпусов нижнего яруса кухонь;
  • простая регулировка: по высоте и глубине — 15 мм (при регулировке навеса не использовать шуруповерт);
  • система автоматической фиксации корпуса на стене при осуществлении регулировки корпуса по глубине;
  • нагрузка: на столешницу — 300 кг, на выдвижные ящики — 80 кг.

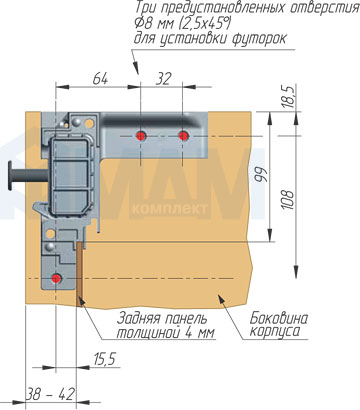

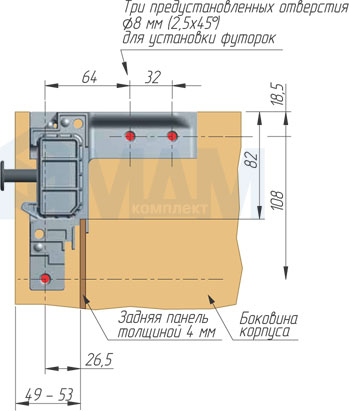

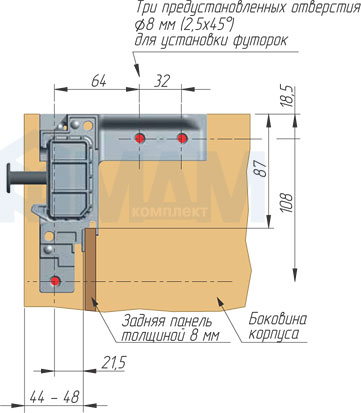

Присадка для торцевых элементов

Установка системы в корпус

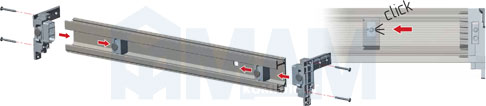

Установка торцевых и центральных элементов

Рекомендации по крепежной фурнитуре:

  • для боковины корпуса толщиной 16 мм рекомендуется использовать футорку М6×10 L=10;
  • для боковины корпуса толщиной от 18 мм рекомендуется использовать футорку М6×10 L=13 (арт. BU01);
  • фиксация на винты с потайной головкой М6×16.

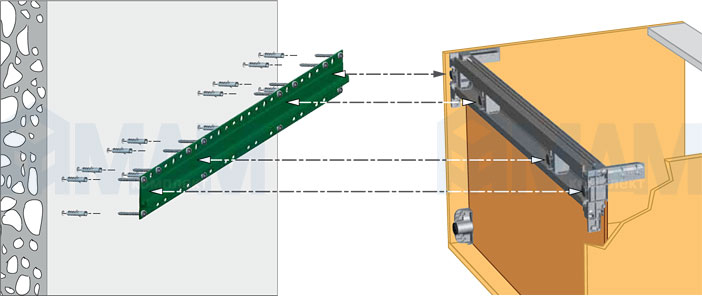

Схемы установки профиля-навеса LIBRA BS

Точки крепления рейки к стене рекомендуется рассчитывать так, чтобы они находились рядом с местом фиксации навесных элементов.

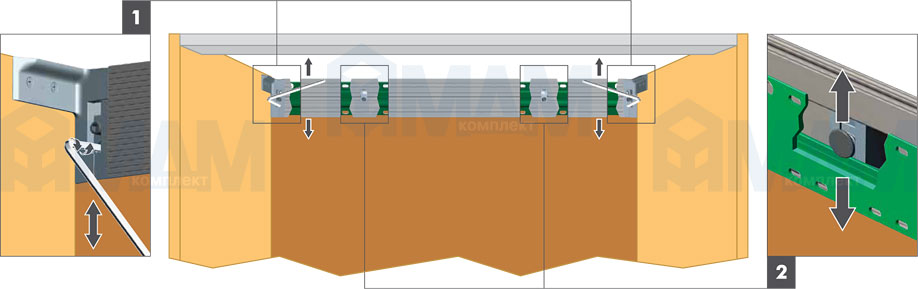

1. Регулировка по высоте осуществляется боковыми навесами.
2. Плавающая регулировка по высоте LIBRA BS подстраивается под выставленный уровень.

Регулировка по высоте — 15 мм. При регулировке не использовать шуруповерт!

A. Регулировка
по вертикали — 15 мм.
B. Регулировка по глубине — 15 мм и
система фиксации корпуса на рейке.
Самозапирающаяся система фиксации навеса
на рейке срабатывает после регулировки
корпуса по глубине на несколько миллиметров.
C. Регулировка угла
наклона корпуса.
Вся размещенная в каталогах и на сайте техническая (в том числе схемы, планы, чертежи и т.д.), визуальная, текстовая и цифровая информация является исключительно справочной, не может быть копирована и использована без проверки перед применением. Компания не несет ответственности за возможные неточности, ошибки и/или опечатки в вышеуказанной информации. Компания имеет право по своему выбору и в любой момент вносить любые изменения в вышеуказанную информацию. Цвета в каталоге и на сайте могут не полностью совпадать с цветом изделий.
