  4. Kinvaro F-20 Складной подъемный механизм (тип 7C) без заглушек, F20 TYPE 7C W/O

Купить Kinvaro F-20 Складной подъемный механизм (тип 7C) без заглушек, F20 TYPE 7C W/O

Цена 8010.32q / компл

Срок поставки: 14 дней

ПроизводительGrass (Австрия)
СистемаKINVARO
Минимальная глубина установки, мм260
Тип механизмамеханический
Тип работыфрикционный
Тип открыванияскладной вверх
Высота фасада, мм750, 850, 900

Материал: металл, пластик

Преимущества:

  • предназначен для верхних шкафов со сдвоенными фасадами;
  • комфортное открывание и закрывание тяжелых фасадов благодаря регулировке усилия пружины;
  • встроенный регулируемый демпфер закрывания;
  • регулировка ограничения угла открывания — от 120° до 90°;
  • предустановленные евровинты для монтажа подъемного механизма на боковине корпуса;
  • 10 регулировок, которые позволяют оптимальным образом настроить положение фасада;
  • вес фасада — от 4,1 до 16,9 кг;
  • диапазон размеров фасада: ширина — 450-1200 мм; высота — 600-900 мм.

Заглушки приобретаются отдельно.
Крепление к фасаду с узким рамочным профилем F152 145054 приобретается отдельно.
Используется с петлями TIOMOS 120°.

Диапазон применения

Артикул Высота
корпуса, мм
Направл.
рычаг
Вес фасада,
включая ручку, кг
Силовой
механизм B
Силовой
механизм C
F20 TYPE 4B 600–649 Тип 4 4,1–12,1
F20 TYPE 5C 650–699 Тип 5 6,7–16,9
F20 TYPE 6C 700–749 Тип 6 6,5–16,4
F20 TYPE 7C 750-800 Тип 7 6,0-15,6
F20 TYPE 7C 800–849 Тип 7 5,8–14,8
F20 TYPE 7C 850–900 Тип 7 5,6–14,0

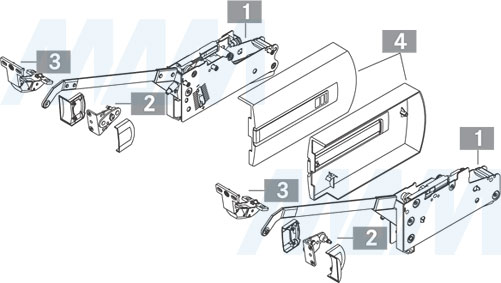

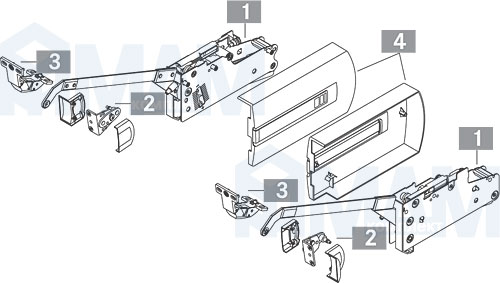

Комплектация подъемного механизма

1. Кронштейн, левый и правый  —1 шт.
2. Фиксаторы фасада с заглушками.
3. Соединительные петли — 2 шт.
– Бумажный шаблон.
– Инструкция по монтажу.
4. Заглушки правая и левая (приобретаются отдельно).
