  4. KIMANA Петля для откидных элементов, никель, C01 00008 81

Купить KIMANA Петля для откидных элементов, никель, C01 00008 81

Цена 545.90q / Компл

Срок поставки: 20 дней

Комплектация: петля, заглушка регулировочного винта
Фасад: ДСП, рамочный профиль
Материал: металл

Преимущества:

  • запатентованный дизайн;
  • уникальная кинематика движения, позволяющая использовать петлю с фасадами, расположенными один под другим или в коробах с фальшдном;
  • возможны различные комбинации толщины дна и фасадов (при использовании универсальных адаптеров);
  • подтвержденное качество — сертификат на 30 000 циклов открывания/закрывания;
  • точная и надежная фиксация достигается при помощи двух саморезов в дне и двух саморезов в фасаде под углом 90°, что позволяет делать присадочные отверстия, а также использовать алюминиевые профили;
  • регулировка по высоте осуществляется винтом, а не шпилькой, что исключает перекручивание;
  • одинаковые размеры сверления (26 мм) в дне и фасаде;
  • края фрезерованных отверстий закрываются благодаря защитной кромке на обеих частях петли;
  • горизонтальная (±1 мм) и вертикальная (&plus2 мм) регулировки, а также регулировка по глубине (&plus2 мм) позволяют оптимально отрегулировать положение фасада;
  • разработано и произведено в Италии.

Схема присадочных отверстий при использовании петли KIMANA

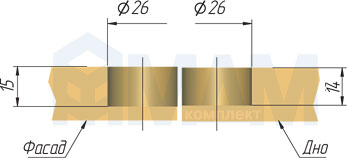

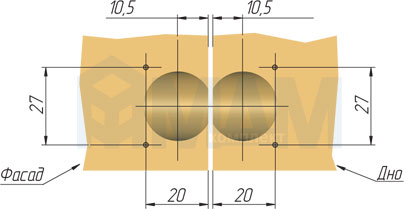

С толщиной 18 мм

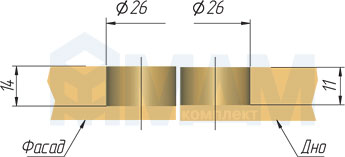

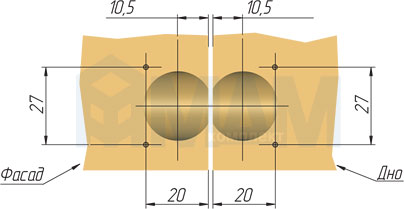

С толщиной 16 мм

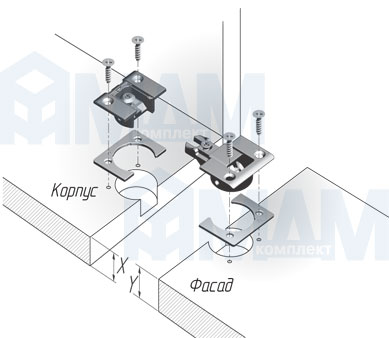

Расчет зазоров

X = 2 мм &plus H1
Y = 0,5 мм &plus H2 − H1 &plus
вертикальная регулировка
Z = 0,5 мм &plus толщина дна &plus H2 − толщина фасада −
H1 &plus вертикальная регулировка

где
X — зазор между фасадом и коробом в закрытом положении
Y — перепад между фасадом и дном в открытом положении (внутренняя часть)
Z — перепад между фасадом и дном в открытом положении (внешняя часть)
H1 — высота адаптера, установленного на фасад
H2 — высота адаптера, установленного на дно короба

Монтаж

Крепление петли с помощи саморезов
под прямым углом

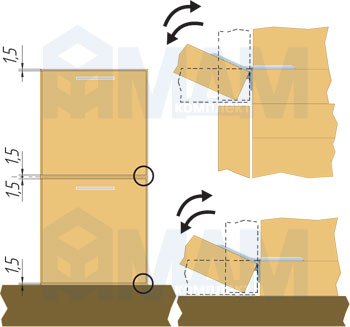

Шкаф в колонне или на платформе

Регулировка

Регулировка по горизонтали ±1 мм
Регулировка по глубине &plus2 мм
Регулировка по вертикали &plus2 мм
Фиксация
Установка заглушка регулировочного винта
ПроизводительItaliana Ferramenta (Италия)
Цвет товараникель
Ассортиментпетли
СистемаKIMANA
Тип монтажамонтаж винтом
Наложение фасаданакладное
Материал фасададерево
Угол фасада в закрытом положении, градусов90
Диаметр чашки, мм26
Толщина материала, мм16-26
Фрезеровка фасадаесть
Угол фасада в открытом положении, градусов90
Тип петлисекретерная
Тип закрываниябез плавного закрывания
