Купить KIMANA Петля для откидных элементов, черный никель, C01 00020 28

Комплектация: петля, заглушка регулировочного винта
Фасад: ДСП, рамочный профиль
Материал: металл

Преимущества:

• запатентованный дизайн;
• уникальная кинематика движения, позволяющая использовать петлю с фасадами, расположенными один под другим или в коробах с фальшдном;
• возможны различные комбинации толщины дна и фасадов (при использовании универсальных адаптеров);
• подтвержденное качество — сертификат на 30 000 циклов открывания/закрывания;
• точная и надежная фиксация достигается при помощи двух саморезов в дне и двух саморезов в фасаде под углом 90°, что позволяет делать присадочные отверстия, а также использовать алюминиевые профили;
• регулировка по высоте осуществляется винтом, а не шпилькой, что исключает перекручивание;
• одинаковые размеры сверления (26 мм) в дне и фасаде;
• края фрезерованных отверстий закрываются благодаря защитной кромке на обеих частях петли;
• горизонтальная (±1 мм) и вертикальная (&plus2 мм) регулировки, а также регулировка по глубине (&plus2 мм) позволяют оптимально отрегулировать положение фасада;
• разработано и произведено в Италии.

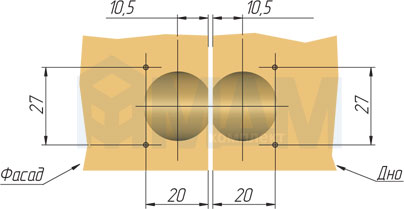

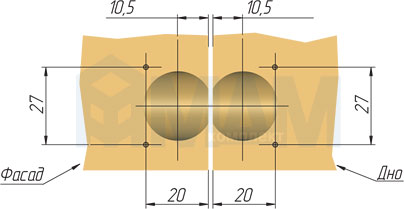

Схема присадочных отверстий при использовании петли KIMANA

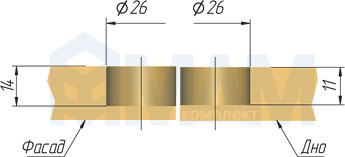

С толщиной 18 мм

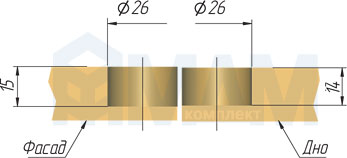

С толщиной 16 мм

Расчет зазоров

X = 2 мм &plus H1

Y = 0,5 мм &plus H2 − H1 &plus
вертикальная регулировка

Z = 0,5 мм &plus толщина дна &plus H2 − толщина фасада −
H1 &plus вертикальная регулировка

где
X — зазор между фасадом и коробом в закрытом положении
Y — перепад между фасадом и дном в открытом положении (внутренняя часть)
Z — перепад между фасадом и дном в открытом положении (внешняя часть)
H1 — высота адаптера, установленного на фасад
H2 — высота адаптера, установленного на дно короба

Монтаж

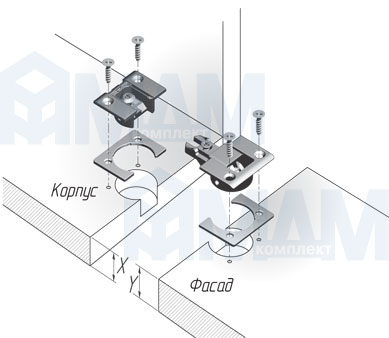

Крепление петли с помощи саморезов
под прямым углом

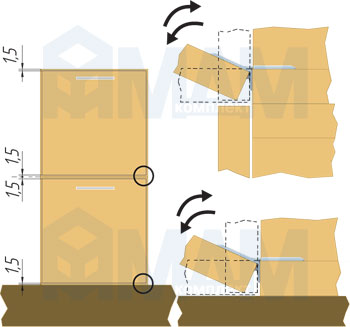

Шкаф в колонне или на платформе

Регулировка

Регулировка по горизонтали ±1 мм

Регулировка по глубине &plus2 мм

Регулировка по вертикали &plus2 мм

Фиксация

Установка заглушка регулировочного винта
