  4. KIARO механизм для открывания фасада, регулируемый, с тросиком (L-600мм), никель, 46006000YA

Купить KIARO механизм для открывания фасада, регулируемый, с тросиком (L-600мм), никель, 46006000YA

Цена 3547.42q / шт

Срок поставки: 14 дней

ПроизводительItaliana Ferramenta (Италия)
СистемаKIARO
Минимальная глубина установки, мм78
Тип механизмамеханический
Тип работыавтоматический
Тип открыванияоткидной вниз
Высота фасада, мм250, 275, 300, 325, 350, 375, 400, 425, 450, 475, 500
Усилие20Н, 50Н, 70Н, 100Н

Комплектация: механизм, крепеж, крепление для фасада
Применение: деревянные фасады
Открывание фасада: вниз
Материал: пластик, металл

Используется с петлями.

Преимущества:

  • элегантный и современный дизайн;
  • простая установка;
  • универсальность: правый/левый механизм;
  • использование механизма с разными по весу фасадами за счёт регулировки силы открывания;
  • использование механизма с разными по глубине корпусам за счёт возможности реза тросика и профиля;
  • регулировка угла открывания фасада (−14°~&plus3°);
  • возможность использования с толкателями K-PUSH TECH.

Механизм

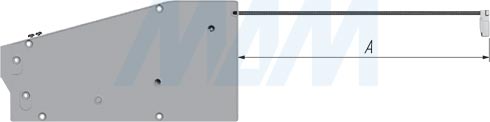

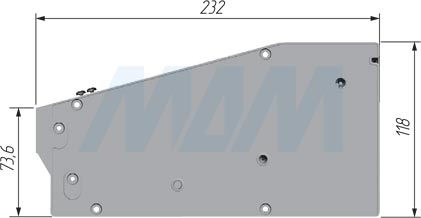

Размеры механизма KIARO для открывания фасада вниз (артикул 46006000)
Длина тросика механизма KIARO для открывания фасада вниз (артикул 46006000) A = 600 мм

Крепление к фасаду

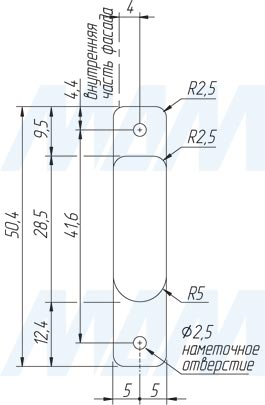

Размеры крепления к фасаду механизма KIARO для открывания фасада вниз (артикул 46006000)

Присадочные размеры

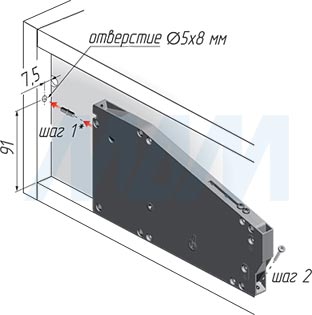

Для задней панели Присадочные размеры для задней панели механизма KIARO для открывания фасада вниз (артикул 46006000)

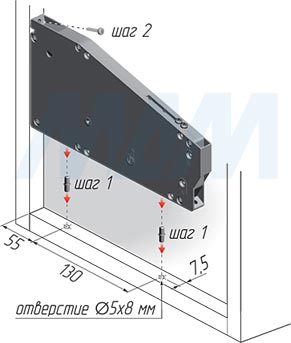

Для боковины Присадочные размеры для боковины механизма KIARO для открывания фасада вниз (артикул 46006000)

Для фасада

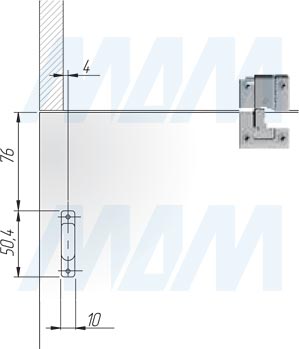

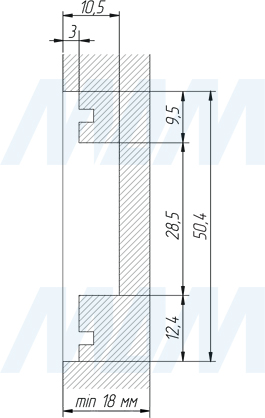

Присадочные размеры крепления к фасаду механизма KIARO для открывания фасада вниз (артикул 46006000), схема 1Присадочные размеры крепления к фасаду механизма KIARO для открывания фасада вниз (артикул 46006000), схема 2Присадочные размеры крепления к фасаду механизма KIARO для открывания фасада вниз (артикул 46006000), схема 3Схема крепления к фасаду механизма KIARO для открывания фасада вниз (артикул 46006000)

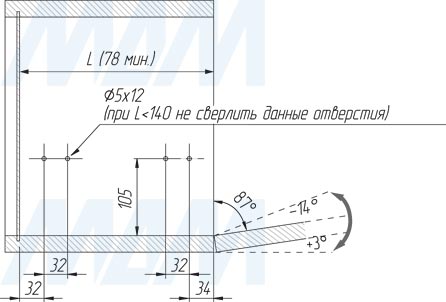

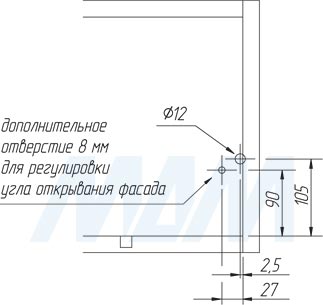

Варианты установки механизма в зависимости от высоты и ширины короба

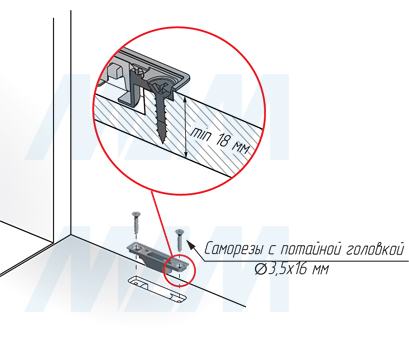

Установка механизма KIARO для открывания фасада вниз (артикул 46006000), вариант 1 * используется с полкодержателем «дупло» (арт. PK5,0X16 ZN)
Установка механизма KIARO для открывания фасада вниз (артикул 46006000), вариант 2
