  4. HARMONY петля с амортизатором угловая (+30/95), 51AH850530CB

Купить HARMONY петля с амортизатором угловая (+30/95), 51AH850530CB

Цена 113.68q / шт

Срок поставки: 14 дней

Материал: металл

Преимущества:

  • быстрый монтаж;
  • глубина чашки 11,5 мм;
  • диаметр чашки 35 мм;
  • открывание 95°;
  • амортизатор расположен в плече петли;
  • толщина двери от 14 до 22 мм;
  • регулировка −6/&plus2 мм;
  • сертификат на 80 000 циклов.

Для крепежа используются саморезы ∅4×16.

Выбор установочной площадки

Крепление Установочная
площадка
Тип площадки Цвет Высота
площадки H, мм
Артикул
под саморез
3,5×15
3,5×16
4×16
стандартная никель 0 525A01M500C
2
525A01M502C
4 525A01M504C
бронза 0 525A01M500CBR
2
525A01M520CBR
чёрный никель 0 525A01M500CBN
2
525A01M520CBN
усиленная никель 0 545A01M500C
2
545A01M502C
4 545A01M504C
с евровинтами
6,3×10
стандартная никель 0 525A16M500C
2
525A16M502C
4 525A16M504C

Регулировка фасада по высоте ±2 мм за счет овальных отверстий.

— рекомендуемые установочные площадки

для двери и боковины толщиной 16 мм.

Декоративные накладки на петли

Внешний вид Тип накладки Артикул
с логотипом 510Y500C
510C000500C

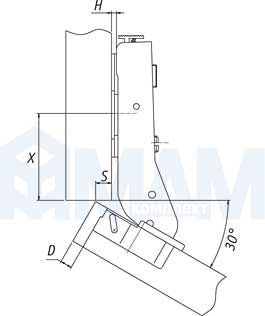

Установочные размеры

Установочные размеры для угловой (+30/95) петли HARMONY, PULSE

Расчет высоты установочной площадки

Наложение
двери S, мм
Расстояние до чашки D, мм
4
5
6 7
6 0
5 0
4 0 2
3 0 2
2
2
4
1 2 4
0 4
−1 4
Высота установочной площадки H, мм

— рекомендуемые установочные площадки

для двери и боковины толщиной 16 мм.

Расчет расстояния Х, мм

Высота
установочной
площадки H, мм
Расстояние до чашки D, мм
4 5 6 7
0 37 36 35 34
2 37 36 35 34
4 37 36 35 34

Присадка под чашку петли

Присадка под чашку петли HARMONY, PULSE
ПроизводительPULSE (Китай)
Цвет товараникель
Ассортиментпетли
СистемаHARMONY
Тип монтажабыстрый монтаж
Наложение фасадавкладное
Материал фасададерево
Угол фасада в закрытом положении, градусов+30
Диаметр чашки, мм35
Толщина материала, мм16-26
Фрезеровка фасадаесть
Угол фасада в открытом положении, градусов95
Тип петличетырехшарнирная
Тип закрыванияплавное закрывание
