  4. HARMONY петля с амортизатором накладная (90/105), для стекла 4-6 мм, стандартная, заглушка хром, 51QS512300RCR

Купить HARMONY петля с амортизатором накладная (90/105), для стекла 4-6 мм, стандартная, заглушка хром, 51QS512300RCR

Цена 103.64q / компл

Срок поставки: 20 дней

Комплектация: петля, заглушка круглая (хром), крепежные винты для чашки
Материал: металл

Преимущества:

  • быстрый монтаж;
  • расстояние от торца фасада до отверстия под чашку (D) — от 3 до 6 мм;
  • диаметр чашки — 35 мм;
  • открывание — 105°;
  • амортизатор расположен в плече петли;
  • толщина стекла (Т) — от 4 до 6 мм;
  • регулировка —  −6/&plus2 мм;
  • сертификат на 80 000 циклов.

Для крепежа используются саморезы ∅4×16.

Выбор установочной площадки

Крепление Установочная
площадка
Тип площадки Цвет Высота
площадки H, мм
Артикул
под саморез
3,5×15
3,5×16
4×16
стандартная никель 0 525A01M500C
2
525A01M502C
4 525A01M504C
бронза 0 525A01M500CBR
2
525A01M520CBR
чёрный никель 0 525A01M500CBN
2
525A01M520CBN
усиленная никель 0 545A01M500C
2
545A01M502C
4 545A01M504C
с евровинтами
6,3×10
стандартная никель 0 525A16M500C
2
525A16M502C
4 525A16M504C

Регулировка фасада по высоте ±2 мм за счет овальных отверстий.

— рекомендуемые установочные площадки

для боковины толщиной 16 мм.

Декоративные накладки на петли

Внешний вид Тип накладки Артикул
с логотипом 510Y500C

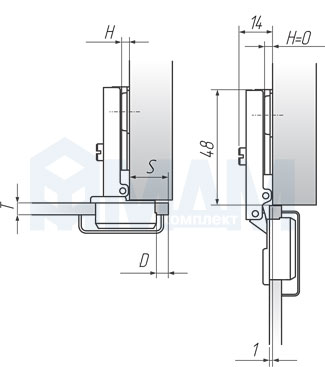

Установочные размеры

Установочные размеры для накладной (90/105) петли HARMONY, PULSE для стеклянных дверей
Наложение
двери S, мм
Расстояние до чашки D, мм
3
4 5 6
20 0
19 0
18 0 2
17 0 2
16 2 4
15
2
4
14 4 4
13 4 4
Высота установочной площадки H, мм
Для площадок под саморез Установочные размеры для площадок HARMONY, PULSE под саморез
Для площадок с евровинтами Установочные размеры для площадок HARMONY, PULSE с евровинтами
Для усиленных площадок под саморез Установочные размеры для усиленной установочной площадки HARMONY под саморезы, 4 отверстия  (артикул 545A01M50)

H — высота площадки
Х — расстояние до центра отверстий под площадку = 37 мм

ПроизводительPULSE (Китай)
Цвет товараникель
Ассортиментпетли
СистемаHARMONY
Наложение фасаданакладное
Тип монтажабыстрый монтаж
Материал фасадастекло
Толщина материала, мм4-6
Диаметр чашки, мм35
Угол фасада в закрытом положении, градусов90
Тип петличетырехшарнирная
Угол фасада в открытом положении, градусов105
Фрезеровка фасадаесть
Тип закрыванияплавное закрывание
