  4. HARMONY петля с амортизатором накладная (90/95), для плиты 16-30 мм, D40, стандартная, 51MN450500CB

Купить HARMONY петля с амортизатором накладная (90/95), для плиты 16-30 мм, D40, стандартная, 51MN450500CB

Цена 98.30q / шт

Срок поставки: 20 дней

Материал: металл

Преимущества:

  • быстрый монтаж;
  • глубина чашки — 13,5 мм;
  • диаметр чашки — 40 мм;
  • присадка петли — 52/7,5 мм;
  • открывание — 95°;
  • амортизатор расположен в плече петли;
  • толщина двери (T) от 16 до 30 мм;
  • регулировка — −6/&plus2 мм;
  • сертификат на 80 000 циклов.

Для крепежа используются саморезы ∅4×16.

Выбор типа установочной площадки

Крепление Установочная
площадка
Тип площадки Цвет Высота
площадки H, мм
Артикул
под саморез
3,5×15
3,5×16
4×16
стандартная никель 0 525A01M500C
2
525A01M502C
4 525A01M504C
бронза 0 525A01M500CBR
2
525A01M520CBR
чёрный никель 0 525A01M500CBN
2
525A01M520CBN
усиленная никель 0 545A01M500C
2
545A01M502C
4 545A01M504C
с евровинтами
6,3×10
стандартная никель 0 525A16M500C
2
525A16M502C
4 525A16M504C

Регулировка фасада по высоте ±2 мм за счет овальных отверстий.

— рекомендуемые площадки для плиты 18 мм;

для плиты 16 мм необходимо

отрегулировать петлю на −2 мм.

Декоративные накладки на петли

Внешний вид Тип накладки Артикул
с логотипом 510Y500C
510C000500C

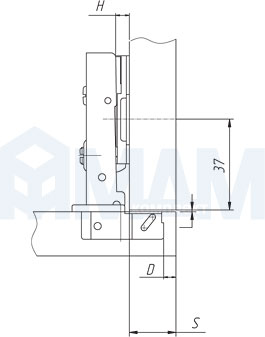

Установочные размеры

Установочные размеры для петли (90/95) HARMONY, PULSE для фасадов толщиной до 30 мм

Подбор площадки

Наложение
двери S, мм
Расстояние до чашки D, мм
3
4
5 6 7 8 9 10 11 12 13 14 15
27 0 2 4 6
26 0 2 4 6
25 0 2 4 6 8
24 0 2 4 6 8
23 0 2 4 6 8 10
22 0 2 4 6 8 10
21 0 2 4 6 8 10
20 2 4 6 8 10
19 2 4 6 8 10
18
4
6 8 10
17 4 6 8 10
16
6
8 10
Высота установочной площадки H, мм

— высота площадки достигается за счёт

регулировки петли.

Присадка под чашку петли

Присадка под чашку петли (90/95) HARMONY, PULSE для фасадов толщиной до 30 мм
ПроизводительPULSE (Китай)
Цвет товараникель
Ассортиментпетли
СистемаHARMONY
Наложение фасаданакладное
Тип монтажабыстрый монтаж
Материал фасададерево
Толщина материала, мм16-26, более 26
Диаметр чашки, мм40
Угол фасада в закрытом положении, градусов90
Тип петличетырехшарнирная
Угол фасада в открытом положении, градусов95
Фрезеровка фасадаесть
Тип закрыванияплавное закрывание
