  4. HARMONY петля с амортизатором вкладная (90/105), для стекла 4-6 мм, стандартная, заглушка хром, 51QS512315RCR

Купить HARMONY петля с амортизатором вкладная (90/105), для стекла 4-6 мм, стандартная, заглушка хром, 51QS512315RCR

Цена 98.96q / компл

Срок поставки: 14 дней

Комплектация: петля, заглушка круглая (хром), крепежные винты для чашки
Материал: металл

Преимущества:

  • быстрый монтаж;
  • расстояние от торца фасада до отверстия под чашку (D) — от 3 до 6 мм;
  • диаметр чашки — 35 мм;
  • открывание — 105°;
  • амортизатор расположен в плече петли;
  • толщина стекла (Т) — от 4 до 6 мм;
  • регулировка —  −6/&plus2 мм;
  • сертификат на 80 000 циклов.

Для крепежа используются саморезы ∅4×16.

Выбор установочной площадки

Крепление Установочная
площадка
Тип площадки Цвет Высота
площадки H, мм
Артикул
под саморез
3,5×15
3,5×16
4×16
стандартная никель 0 525A01M500C
2
525A01M502C
4 525A01M504C
бронза 0 525A01M500CBR
2
525A01M520CBR
чёрный никель 0 525A01M500CBN
2
525A01M520CBN
усиленная никель 0 545A01M500C
2
545A01M502C
4 545A01M504C
с евровинтами
6,3×10
стандартная никель 0 525A16M500C
2
525A16M502C
4 525A16M504C

Регулировка фасада по высоте ±2 мм за счет овальных отверстий.

— рекомендуемые установочные площадки

для боковины толщиной 16 мм.

Декоративные накладки на петли

Внешний вид Тип накладки Артикул
с логотипом 510Y500C

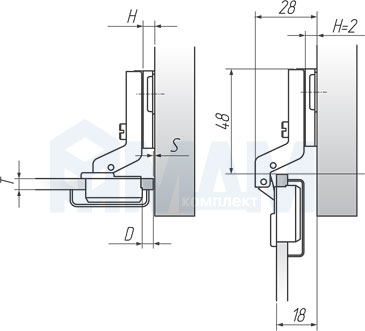

Установочные размеры

Установочные размеры для вкладной (90/105) петли HARMONY, PULSE для стеклянных дверей
Наложение
двери S, мм
Расстояние до чашки D, мм
3
4 5 6
5 4
4 4
3 2 4
2 2 4
1 0 2
0
0
2
−1 0
−2 0
Высота установочной площадки H, мм
Для площадок под саморез Установочные размеры для площадок HARMONY, PULSE под саморез
Для площадок с евровинтами Установочные размеры для площадок HARMONY, PULSE с евровинтами
Для усиленных площадок под саморез Установочные размеры для усиленной установочной площадки HARMONY под саморезы, 4 отверстия  (артикул 545A01M50)

H — высота площадки
Х — расстояние до центра отверстий под площадку = 37 мм

ПроизводительPULSE (Китай)
Цвет товараникель
Ассортиментпетли
СистемаHARMONY
Тип монтажабыстрый монтаж
Наложение фасадавкладное
Материал фасадастекло
Угол фасада в закрытом положении, градусов90
Диаметр чашки, мм35
Толщина материала, мм4-6
Фрезеровка фасадаесть
Угол фасада в открытом положении, градусов105
Тип петличетырехшарнирная
Тип закрыванияплавное закрывание
