  4. HARMONY петля без амортизатора накладная (90/105), для ал. проф., стандартная, черный никель, 51MS410510BLS

Купить HARMONY петля без амортизатора накладная (90/105), для ал. проф., стандартная, черный никель, 51MS410510BLS

Цена 95.58q / шт

Срок поставки: 14 дней

Применение: используется с узким рамочным профилем
Материал: металл

Преимущества:

  • быстрый монтаж;
  • глубина чашки — 11,5 мм;
  • сверление под чашку — 28/7 мм;
  • открывание — 105°;
  • толщина профиля (T) — от 19 до 23 мм;
  • регулировка — −6/&plus2 мм;
  • сертификат на 80 000 циклов.

Для крепежа используются саморезы ∅4×16.

Выбор типа установочной площадки

Крепление Установочная
площадка
Тип площадки Цвет Высота
площадки H, мм
Артикул
под саморез
3,5×15
3,5×16
4×16
стандартная никель 0 525A01M500C
2
525A01M502C
4 525A01M504C
бронза 0 525A01M500CBR
2
525A01M520CBR
чёрный никель 0 525A01M500CBN
2
525A01M520CBN
усиленная никель 0 545A01M500C
2
545A01M502C
4 545A01M504C
с евровинтами
6,3×10
стандартная никель 0 525A16M500C
2
525A16M502C
4 525A16M504C

Регулировка фасада по высоте ±2 мм за счет овальных отверстий.

— рекомендуемые установочные площадки

для боковины толщиной 16 мм.

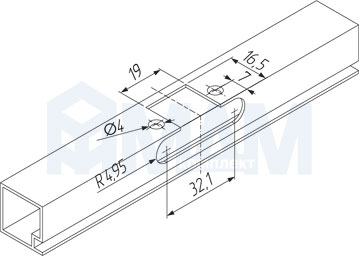

Схема сверления отверстий

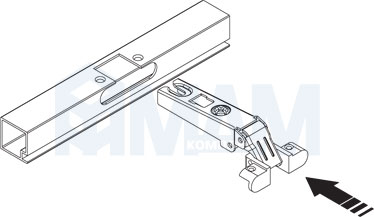

Схема сверления отверстий для петли HARMONY, PULSE для узкого рамочного профиляУстановка петли HARMONY, PULSE для узкого рамочного профиля, схема 1Установка петли HARMONY, PULSE для узкого рамочного профиля, схема 2
Наложение
двери S, мм
Толщина профиля, мм
19
20 21 22 23
19 0
18 0
17 0 2
16 0 2
15
0
2 4
14 2 4
13 2 4
12 4
12 4
Высота установочной площадки H, мм
ПроизводительPULSE (Китай)
Цвет товарачёрный никель
Ассортиментпетли
СистемаHARMONY
Тип монтажабыстрый монтаж
Наложение фасаданакладное
Материал фасадаузкий рамочный профиль
Угол фасада в закрытом положении, градусов90
Фрезеровка фасадаесть
Угол фасада в открытом положении, градусов105
Тип петличетырехшарнирная
Тип закрываниябез плавного закрывания
