  4. HARMONY петля без амортизатора накладная (90/165), стандартная, 51AWH50500CW

Купить HARMONY петля без амортизатора накладная (90/165), стандартная, 51AWH50500CW

Цена 178.96q / шт

Срок поставки: 14 дней

Материал: металл

Преимущества:

  • быстрый монтаж;
  • глубина металлической чашки 11,5 мм;
  • диаметр чашки 35 мм;
  • открывание 165°;
  • толщина двери (T) от 14 до 26 мм;
  • регулировка −6/&plus2 мм;
  • сертификат на 80 000 циклов.

Для крепежа используются саморезы ∅4×16.

Выбор установочной площадки

Крепление Установочная
площадка
Тип площадки Цвет Высота
площадки H, мм
Артикул
под саморез
3,5×15
3,5×16
4×16
стандартная никель 0 525A01M500C
2
525A01M502C
4 525A01M504C
бронза 0 525A01M500CBR
2
525A01M520CBR
чёрный никель 0 525A01M500CBN
2
525A01M520CBN
усиленная никель 0 545A01M500C
2
545A01M502C
4 545A01M504C
с евровинтами
6,3×10
стандартная никель 0 525A16M500C
2
525A16M502C
4 525A16M504C

— рекомендуемые установочные площадки

для двери и боковины толщиной 16 мм.

Нулевое вхождение позволяет применять петлю
в колоннах с выдвижными ящиками.

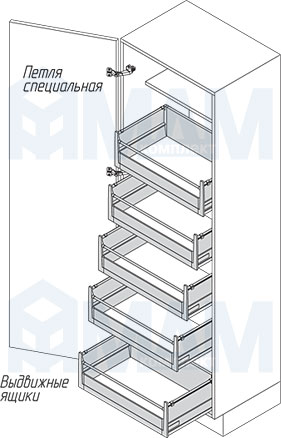

Использование петли с нулевым вхождением (90/165) HARMONY, PULSE для колонны с выдвижными ящиками

Установочные размеры

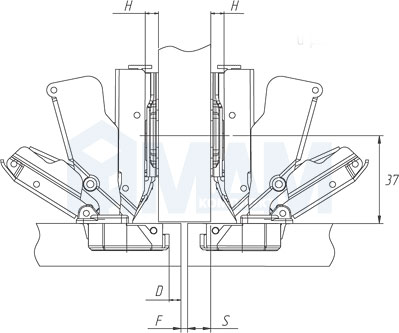

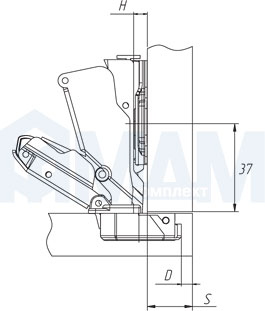

Установочные размеры для накладной (90/165) петли HARMONY, PULSE, чертёж 1
С учетом высоты площадки H=4 мм
и регулировки по ширине до −6 мм Установочные размеры для накладной (90/165) петли HARMONY, PULSE, чертёж 2

Расчет высоты установочной площадки

Наложение
двери S, мм
Расстояние до чашки D, мм
3
4
5 6 7
21 0
20 0
19 0 2
18 0 2
17 0 2 4
16
2
4
15 2 4
14 4
13 4
Высота установочной площадки H, мм

— рекомендуемые установочные площадки

для двери и боковины толщиной 16 мм.

Минимальная фуга в зависимости от толщины фасада

Толщина
двери T,
мм
Расстояние до чашки D, мм
3 4 5 6 7
26 2.7 2.5 2.3 2.2 2.0
25 2.1 2.0 1.8 1.6 1.5
24 1.6 1.4 1.2 1.1 0.9
23 1.0 0.9 0.7 0.5 0.4
22 0.5 0.3 0.1 0.0 0.0
21 0.0 0.0 0.0 0.0 0.0
20 0.0 0.0 0.0 0.0 0.0
19 0.0 0.0 0.0 0.0 0.0
18 0.0 0.0 0.0 0.0 0.0
17 0.0 0.0 0.0 0.0 0.0
16 0.0 0.0 0.0 0.0 0.0
15 0.0 0.0 0.0 0.0 0.0
14 0.0 0.0 0.0 0.0 0.0
Данная таблица создана для определения
минимального расстояния А (фуги),
чтобы дверь толщиной T могла открываться
без выступа за пределы шкафа
и при этом не мешала соседним дверям.
Минимальная фуга для дверей с радиусными кромками
(R = 1 мм) при заводской регулировке.
Для дверей толщиной от 26 мм
рекомендуется произвести пробную установку.

Присадка под чашку петли

Присадка под чашку петли HARMONY, PULSE
ПроизводительPULSE (Китай)
Цвет товараникель
Ассортиментпетли
СистемаHARMONY
Тип монтажабыстрый монтаж
Наложение фасаданакладное
Материал фасададерево
Угол фасада в закрытом положении, градусов90
Диаметр чашки, мм35
Толщина материала, мм16-26
Фрезеровка фасадаесть
Угол фасада в открытом положении, градусов160-175 (крокодил)
Тип петличетырехшарнирная
Тип закрываниябез плавного закрывания
