  4. HARMONY петля без амортизатора угловая (270), 51MS83M535P

Купить HARMONY петля без амортизатора угловая (270), 51MS83M535P

Цена 70.18q / шт

Срок поставки: 20 дней

Тип петли: без пружины
Материал: металл

Преимущества:

  • глубина чашки петли — 11,5 мм;
  • диаметр чашки — 35 мм;
  • открывание 135° — при (D) max 4 мм и (Т) max 18 мм;
  • расстояние от торца фасада до отверстия под чашку (D) — от 3 до 7 мм;
  • толщина двери (Т) — от 16 до 22 мм.

Используется в паре со специальными петлями HARMONY (90°/165°) или TIOMOS (90°/160°).
Для крепежа используются саморезы ∅4×16.

Выбор установочной площадки

Крепление Установочная
площадка
Тип площадки Цвет Высота
площадки H, мм
Артикул
под саморез
3,5×15
3,5×16
4×16
стандартная никель
2
525A01M502C
бронза
2
525A01M520CBR
чёрный никель
2
525A01M520CBN
усиленная никель
2
545A01M502C
с евровинтами
6,3×10
стандартная никель
2
525A16M502C

Регулировка фасада по высоте ±2 мм за счет овальных отверстий.

— рекомендуется для боковины толщиной 16 мм

и двери толщиной до 25 мм.

Установочные размеры Установочные размеры для угловой (270) петли HARMONY, PULSE

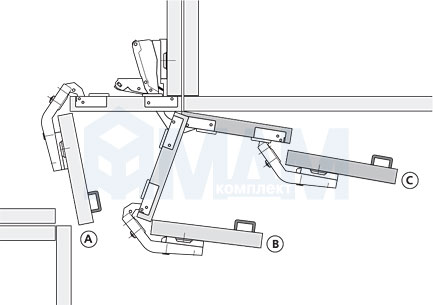

Кинематика движения при использовании
вместе со специальной петлей
Кинематика движения при использовании угловой (270) петли HARMONY, PULSE вместе со специальной петлей HARMONY (90/165) или TIOMOS, GRASS (90/160) А, В, С — этапы открывания фасада
Присадка под чашку петли Присадка под чашку петли HARMONY, PULSE
ПроизводительPULSE (Китай)
Цвет товараникель
Ассортиментпетли
СистемаHARMONY
Тип монтажабыстрый монтаж
Наложение фасаданакладное
Материал фасададерево
Угол фасада в закрытом положении, градусов270 (для угловых секций)
Диаметр чашки, мм35
Толщина материала, мм16-26
Фрезеровка фасадаесть
Тип петличетырехшарнирная
Тип закрываниябез плавного закрывания
