  5. APC6 Скрытый мебельный навес с креплением на штоки D15, правый, 6 52100 20 ZN

Купить APC6 Скрытый мебельный навес с креплением на штоки D15, правый, 6 52100 20 ZN

Цена 131.41q / шт

Срок поставки: 14 дней

ПроизводительItaliana Ferramenta (Италия)
Цвет товараоцинкованный
Типскрытые
СистемаAPC6
Вид товаранавес
Нагрузка на пару, кгдо 130

Регулировка: по высоте — 18 мм, по глубине — 15 мм (при регулировке навеса не использовать шуруповерт!)
Способ фиксации: на саморезы
Материал: металл

Преимущества:

  • абсолютная незаметность — единственное видимое отверстие внутри корпуса закрывается заглушкой;
  • простая присадка под регулировку ∅20 мм;
  • высокая нагрузка в своём классе — 130 кг на пару навесов;

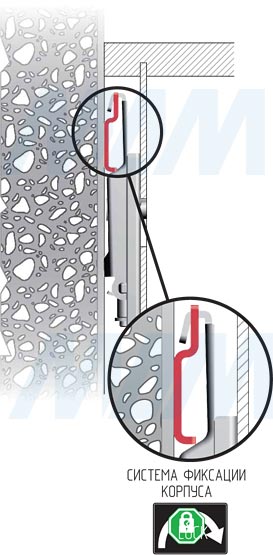

  • система фиксации корпуса;
  • устойчивость к воздействию агрессивной среды.

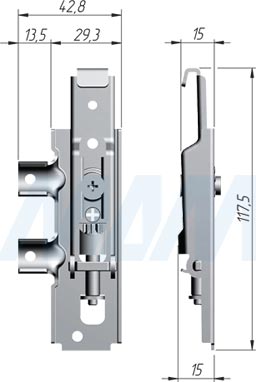

Размеры правого скрытого мебельного навеса APC6 с креплением на штоки D=15 мм (артикул 6 52100 20 ZN)

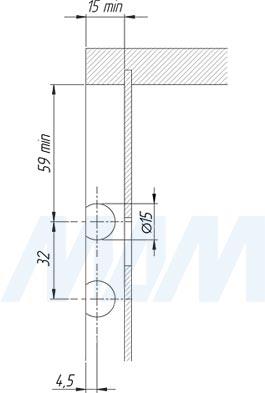

Присадочные размеры Присадочные размеры для скрытого мебельного навеса APC6 с креплением на штоки D=15 мм (артикул 6 52100)

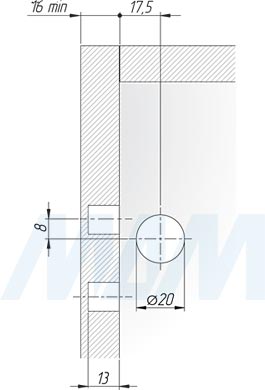

Присадочные размеры для скрытого мебельного навеса APC6 с креплением на штоки D=15 мм (артикул 6 52100) при использовании заглушки D=20 мм При использовании заглушки APC D20

Установка навеса и ответной планки

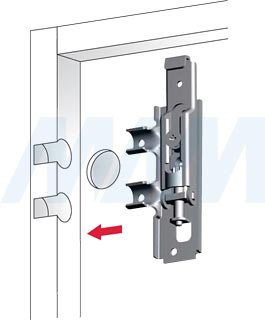

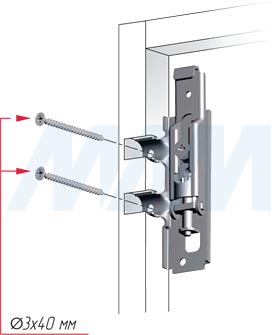

Установка скрытого мебельного навеса APC6 с креплением на штоки D=15 мм (артикул 6 52100), схема 1Установка скрытого мебельного навеса APC6 с креплением на штоки D=15 мм (артикул 6 52100), схема 2Установка планки для навесов APC6 (артикул 6 52300 10 ZN)Установка заглушки для навесов APC6 (артикул 6 52701 00)

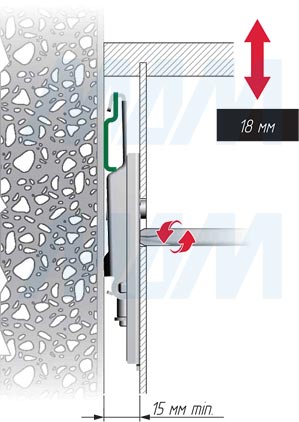

Регулировка навеса

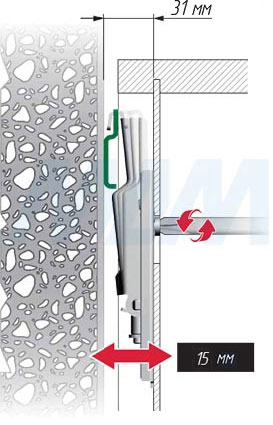

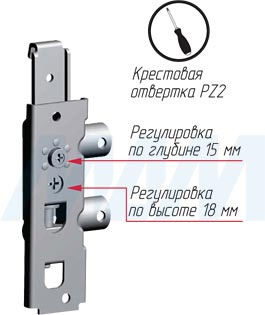

Регулировка скрытого мебельного навеса APC6 с креплением на штоки D=15 мм (артикул 6 52100), схема 1Регулировка скрытого мебельного навеса APC6 с креплением на штоки D=15 мм (артикул 6 52100), схема 2Регулировка скрытого мебельного навеса APC6 с креплением на штоки D=15 мм (артикул 6 52100), схема 3Регулировка скрытого мебельного навеса APC6 с креплением на штоки D=15 мм (артикул 6 52100), схема 4
