APC3 Скрытый мебельный навес с креплением на штоки D10, правый, 65210040ZN - ТВЦ Потатушкиных.Материалы для производства мебели

Цена 293,14 / шт

Срок поставки: 14 дней

шт

O товаре

Характеристики

Ассортимент

Под заказ

Производитель

Italiana Ferramenta (Италия)

Цвет товара

оцинкованный

Тип

скрытые

Система

APC3

Вид товара

навес

Нагрузка на пару, кг

до 140

Описание

Регулировка: по высоте — 18 мм, по глубине — 15 мм (при регулировке навеса не использовать шуруповерт!)
Способ фиксации: шток — 3 шт., саморезы
Материал: металл, пластик

Преимущества:

абсолютная незаметность — единственное видимое отверстие внутри корпуса закрывается заглушкой;
нагрузка на пару навесов — до 140 кг;
рекомендуется использовать с планкой 6 52300 10 ZN;
имеется возможность фиксации к крышке предустановленным саморезом;
устойчивость к воздействию агрессивной среды.

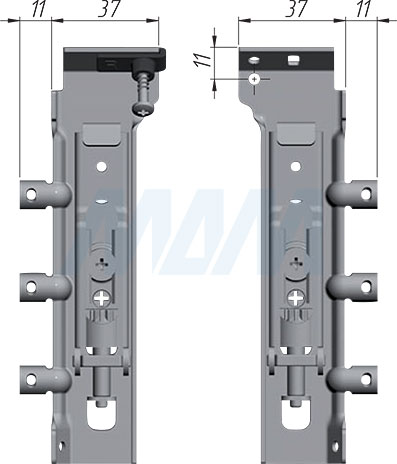

Размеры скрытого мебельного навеса APC3 с креплением на штоки D=10 мм (артикул 65210050ZN и 65210040ZN), чертеж 1

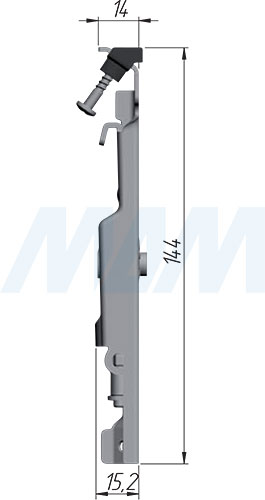

Размеры скрытого мебельного навеса APC3 с креплением на штоки D=10 мм (артикул 65210050ZN и 65210040ZN), чертеж 2

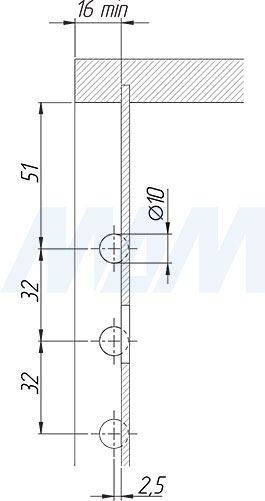

Присадочные размеры для боковины Присадочные размеры для скрытого мебельного навеса APC3 с креплением на штоки D=10 мм (артикул 65210050ZN и 65210040ZN), схема 1

Присадочные размеры для скрытого мебельного навеса APC3 с креплением на штоки D=10 мм (артикул 65210050ZN и 65210040ZN), схема 1

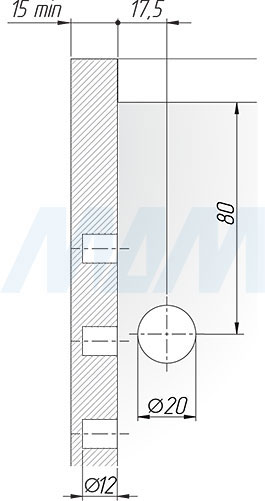

Присадочные размеры для задней стенки Присадочные размеры для скрытого мебельного навеса APC3 с креплением на штоки D=10 мм (артикул 65210050ZN и 65210040ZN), схема 2

Присадочные размеры для скрытого мебельного навеса APC3 с креплением на штоки D=10 мм (артикул 65210050ZN и 65210040ZN), схема 2

Установка навеса

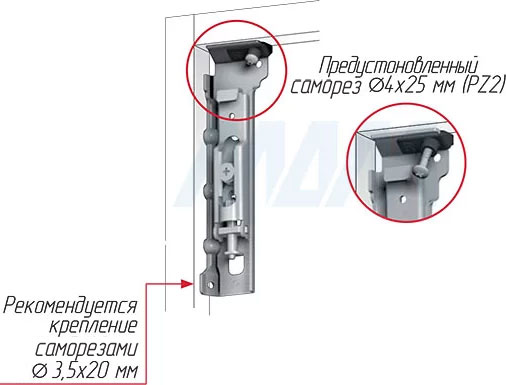

Установка скрытого мебельного навеса APC3 с креплением на штоки D=10 мм (артикул 65210050ZN и 65210040ZN), схема 1

Установка скрытого мебельного навеса APC3 с креплением на штоки D=10 мм (артикул 65210050ZN и 65210040ZN), схема 2

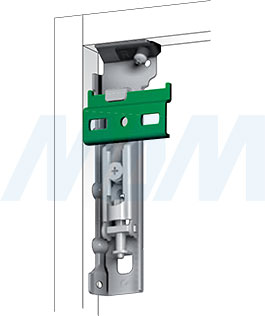

Установка планки для скрытого мебельного навеса APC3 с креплением на штоки D=10 мм (артикул 65210050ZN и 65210040ZN)

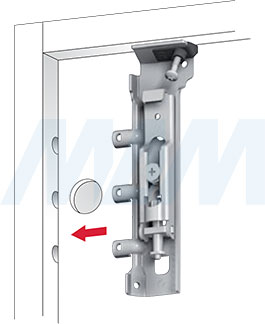

Установка заглушки для скрытого мебельного навеса APC3 с креплением на штоки D=10 мм (артикул 65210050ZN и 65210040ZN)

Регулировка навеса

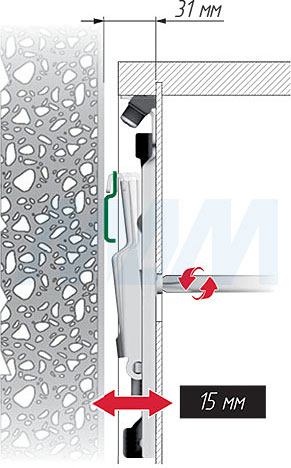

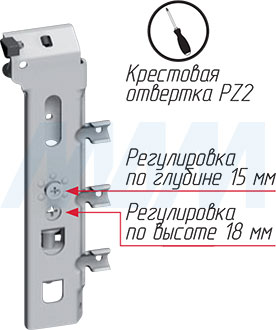

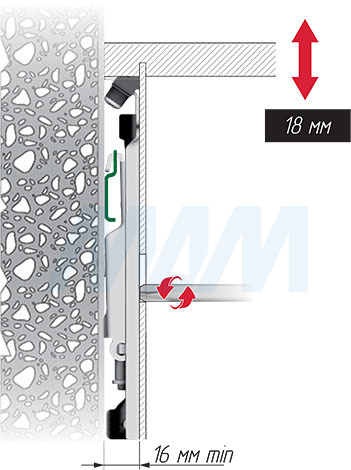

Регулировка скрытого мебельного навеса APC3 с креплением на штоки D=10 мм (артикул 65210050ZN и 65210040ZN), схема 1

Регулировка скрытого мебельного навеса APC3 с креплением на штоки D=10 мм (артикул 65210050ZN и 65210040ZN), схема 2

Регулировка скрытого мебельного навеса APC3 с креплением на штоки D=10 мм (артикул 65210050ZN и 65210040ZN), схема 3
