  6. APC3 Скрытый мебельный навес с креплением на штоки D10, левый, 65210050ZN

Купить APC3 Скрытый мебельный навес с креплением на штоки D10, левый, 65210050ZN

  • APC3 Скрытый мебельный навес с креплением на штоки D10, левый, 65210050ZN
  • APC3 Скрытый мебельный навес с креплением на штоки D10, левый, 65210050ZN
Цена 189.14q / шт

Срок поставки: 14 дней

ПроизводительItaliana Ferramenta (Италия)
Цвет товараоцинкованный
Типскрытые
СистемаAPC3
Вид товаранавес
Нагрузка на пару, кгдо 140

Регулировка: по высоте — 18 мм, по глубине — 15 мм (при регулировке навеса не использовать шуруповерт!)
Способ фиксации: шток — 3 шт., саморезы
Материал: металл, пластик

Преимущества:

  • абсолютная незаметность — единственное видимое отверстие внутри корпуса закрывается заглушкой;
  • нагрузка на пару навесов — до 140 кг;
  • рекомендуется использовать с планкой 6 52300 10 ZN;
  • имеется возможность фиксации к крышке предустановленным саморезом;
  • устойчивость к воздействию агрессивной среды.

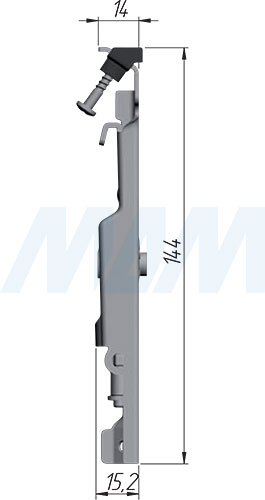

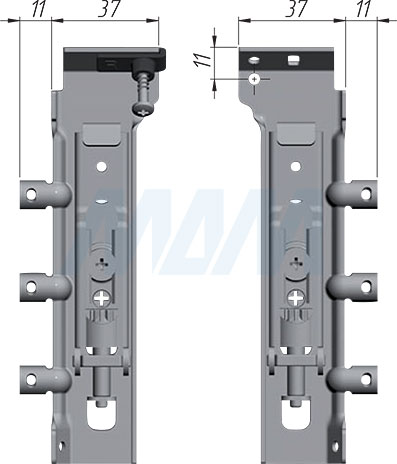

Размеры скрытого мебельного навеса APC3 с креплением на штоки D=10 мм (артикул 65210050ZN и 65210040ZN), чертеж 1Размеры скрытого мебельного навеса APC3 с креплением на штоки D=10 мм (артикул 65210050ZN и 65210040ZN), чертеж 2

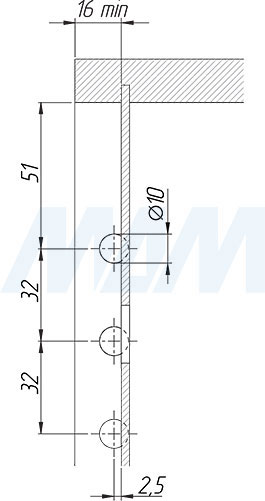

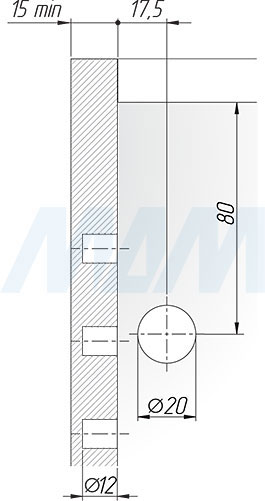

Присадочные размеры для боковины Присадочные размеры для скрытого мебельного навеса APC3 с креплением на штоки D=10 мм (артикул 65210050ZN и 65210040ZN), схема 1
Присадочные размеры для задней стенки Присадочные размеры для скрытого мебельного навеса APC3 с креплением на штоки D=10 мм (артикул 65210050ZN и 65210040ZN), схема 2

Установка навеса

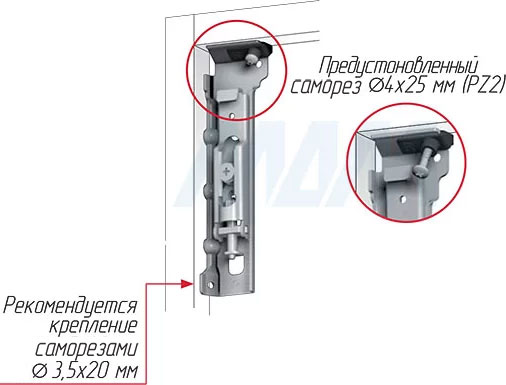

Установка скрытого мебельного навеса APC3 с креплением на штоки D=10 мм (артикул 65210050ZN и 65210040ZN), схема 1Установка скрытого мебельного навеса APC3 с креплением на штоки D=10 мм (артикул 65210050ZN и 65210040ZN), схема 2

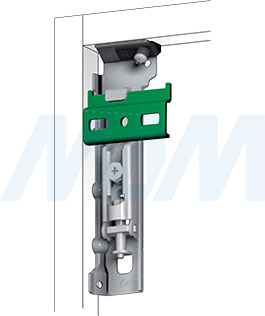

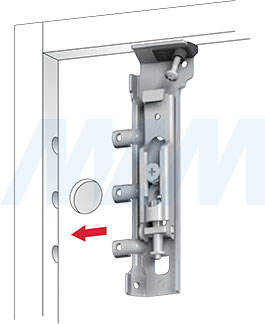

Установка планки для скрытого мебельного навеса APC3 с креплением на штоки D=10 мм (артикул 65210050ZN и 65210040ZN)Установка заглушки для скрытого мебельного навеса APC3 с креплением на штоки D=10 мм (артикул 65210050ZN и 65210040ZN)

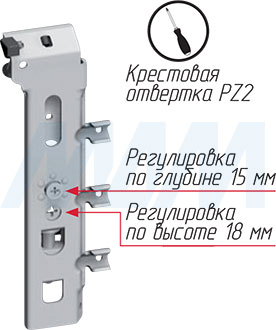

Регулировка навеса

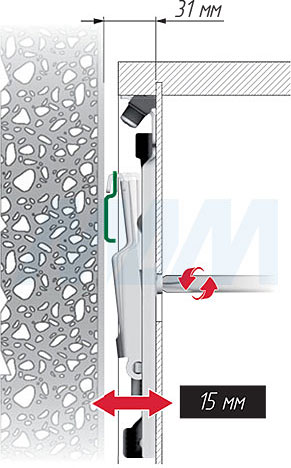

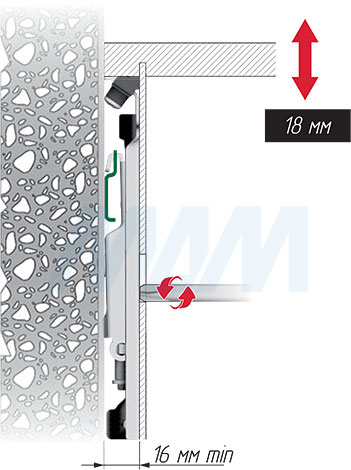

Регулировка скрытого мебельного навеса APC3 с креплением на штоки D=10 мм (артикул 65210050ZN и 65210040ZN), схема 1Регулировка скрытого мебельного навеса APC3 с креплением на штоки D=10 мм (артикул 65210050ZN и 65210040ZN), схема 2Регулировка скрытого мебельного навеса APC3 с креплением на штоки D=10 мм (артикул 65210050ZN и 65210040ZN), схема 3
Вся размещенная в каталогах и на сайте техническая (в том числе схемы, планы, чертежи и т.д.), визуальная, текстовая и цифровая информация является исключительно справочной, не может быть копирована и использована без проверки перед применением. Компания не несет ответственности за возможные неточности, ошибки и/или опечатки в вышеуказанной информации. Компания имеет право по своему выбору и в любой момент вносить любые изменения в вышеуказанную информацию. Цвета в каталоге и на сайте могут не полностью совпадать с цветом изделий.
