  1. Комплектующие к мебели

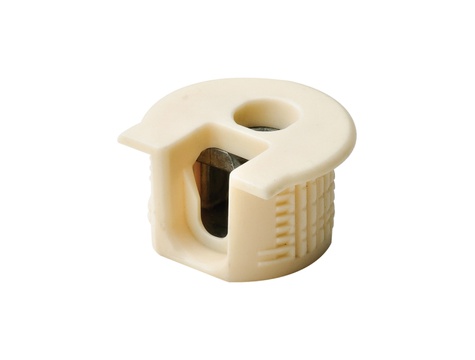

  2. Корпус RAFIX-SE с утолщ. беж. 7/16мм 263.14.403 Хеф*

Купить Корпус RAFIX-SE с утолщ. беж. 7/16мм 263.14.403 Хеф*

  • Использовать рейтинг

Артикул: Б7550

0 0
Цена 6.73q / 10,000шт

В наличии: 318 шт

Материал:

Копрус: пластмасса

Эксцентрик, натяжной элемент: цинковое литьё.

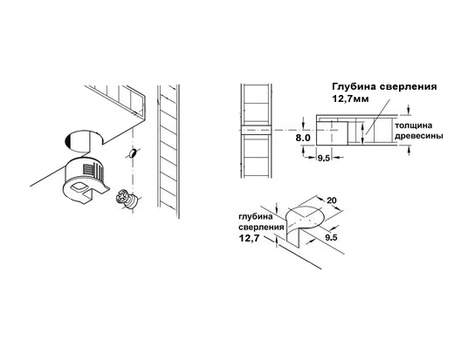

Мебельная стяжка Rafix 20, размеры:

Глубина сверления: 12,7 +0.2мм.

Диаметр корпуса и диаметр отверстия для присадки: 20мм.

Расстояние от центра отверстия под болт до верхней кромки детали: 8мм.

Привод: крестовой шлиц: PZ2.

Мебельная стяжка Rafix 20: Дополнительная информация.

Комфортное затягивание отверткой, расположенной под угом 25 градусов к оси корпуса.

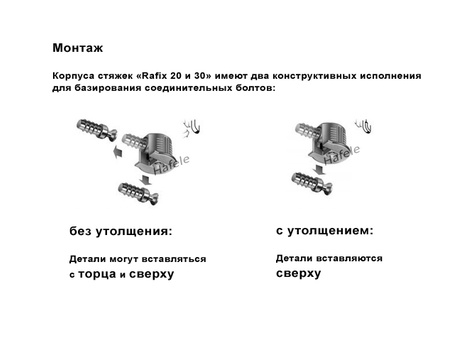

Монтаж Rafix

Благодаря специальной конструкции эксцентрика, - натяжного элемента, возможен доступ сверху через сквозное отверстие диаметром 10мм.

Например, в нижних полках с ограниченным доступом для затягивания эксцентрика снизу, - возможен вариант затягивания сверху.

Монтаж Rafix через отверстие

В этом случае, сверлится дополнительное сквозное отверстие диаметром 10мм, через него производится затягивание и затем отверстие закрывается заглушкой.

Мебельная стяжка Rafix 20: Преимущества:
  • отсутствие ослабления затянутого соединения деталей даже при повторном ослаблении и новом затягивании.
  • допуски компенсируются за счёт большого пути затягивания.
  • отсутствует смещение нижних щитов и полок в сторону боковой стенки, так как болт всегда перемещается центрично.
